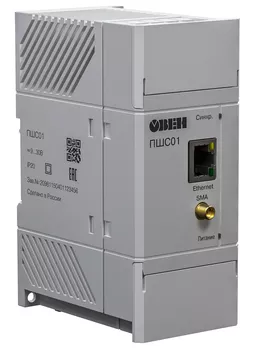

PLC-модем ПШС01

Описание




Подобрать комплект

ПШС01 – PLC-модем, осуществляющий передачу данных по силовой сети 0,4 – 35 кВ. Прибор получает данные от устройств, подключённых к нему по Ethernet и преобразует в широкополосный сигнал для передачи по электрической силовой сети 0,4 – 35 кВ. К линии электропередач ПШС01 подключается при помощи специального устройства присоединения, тип которого зависит от класса напряжения на линии.

Схема ПШС01

Технические характеристики


Наименование

Значение

Номинальное напряжение

10…30 В постоянного тока (ном. 24 В)

Максимальная потребляемая мощность

4,5 Вт

Тип модуляции

Широкополосная

Диапазон используемых частот

2…34 МГц

Максимальная скорость передачи данных

200 (FullDuplex 80) Мбит/с

Конфигурирование

WEB-интерфейс

Количество устройств в одном сегменте сети

16

Интерфейс

Ethernet 10/100 BaseT

Устройства подключения к силовой сети

Емкостные

Волновое сопротивление коаксиального кабеля

50 Ом

Крепление

DIN-рейка, на поверхность

Тип корпуса

IP20

Температура эксплуатации

-40…+55 °С

Размеры

125×55×85 мм

Масса, не более

0,3 кг
