Интерфейсный кабель

От 162 руб с НДС

Цены


Цены от 162 RUB

Модификации

Наименование
Цена, руб с НДС
Срок поставки, раб.дней
КАБЕЛЬ СЕГМЕНТКИ-485-ЭВНГ(А)-LS 1X2X0,6 300 В162На складе
КАБЕЛЬ СЕГМЕНТКИ-485-ЭВНГ(А)-LS 3X2X0,6 300 В318На складе

Описание


Кабель для промышленного интерфейса RS-485 производства завода Сегмент Энерго по ТУ 27.32.13-006-37572599-2018.

Кабель симметричный, экранированный и с низким дымо- и газовыделением продуктов горения.

Кабель исполнения нг(А)-LS имеет сертификат соответствия на требования к пожарной безопасности и допущен к групповой прокладке категории А.

Назначение

  • Для групповой прокладки.
  • Для систем, работающих по стандарту RS-485.
  • Для управления технологическим процессом.
  • Климатическое исполнение УХЛ, категории размещения 2-4 по ГОСТ 15150 для прокладки внутри и вне помещений, при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков.
  • Для подключения систем «умный дом».

Однопарный кабель подходит для подключения по RS приборов ТРМ, ТХ, СИ, СВ, датчика ДТС125М.RS и т.п..

Трёхпарный кабель подходит для подключения датчиков влажности ПВТ100, датчиков газа ПКГ100 и т.п..

Технические характеристики

ХарактеристикаЗначение
Минимальный срок службы30 лет
Гарантийный срок эксплуатации6,5 лет с даты ввода в эксплуатацию
Температура эксплуатации−50…+70 °С
Температура монтажа−15…+50 °С
Минимальный радиус изгиба7 D, где D — наружный диаметр кабеля

Электрические параметры

ПараметрЗначение
Номинальный диаметр токопроводящей жилы0,6 мм
Сопротивление жилы постоянному току на длине 1 км при 20°С≤ 100 Ом/км
Электрическое сопротивление изоляции постоянному току на длине 1 км при температуре 20°С≥ 100 МОм
Электрическая емкость пары на длине 1 км при частоте 0,8 – 1 кГц≤ 56 нФ
Волновое сопротивление в диапазоне частоты 1 МГц120±20 Ом
Электрическая ёмкость между одним проводником и другими проводниками, соединенными с экраном при частоте 1кГц≤ 75 нФ/км
Коэффициент затухания, пересчитанный на температуру 20°С и длину 100 м при частоте 1МГц≤ 2,6 дБ

Модификации

Конструктивное
исполнение

МодельОписаниеТемпература эксплуатацииВнешний диаметр, мм

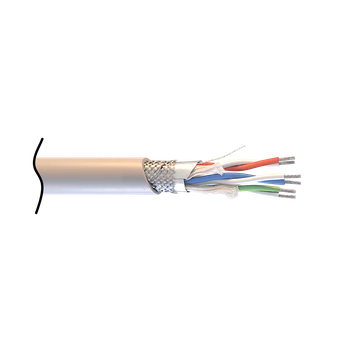

Кабель СегментКИ-485

  1. Жила медная луженая многопроволочная диаметром 0,6 мм
  2. Сплошной полиэтилен
  3. Алюмофлекс с дренажным проводником из медной луженой проволоки
  4. Оплётка из медной лужёной проволоки
  5. Оболочка из нераспространяющего горение, с низким газо- и дымовыделением ПВХ-пластиката

Кабель СегментКИ-485-ЭВнг(А)-LS

3×2×0,6 300 В

Сегмент – торговая марка

К – кабель

И – для систем сигнализации

485 – стандарта RS-485

Э – общий экран

В – оболочка из ПВХ

нг – пониженной пожароопасности

LS – с низким дымо- газовыделением

Скрутка Парная (N×2×0,6), где:

N – количество пар

2 – жил в паре

0,6 – диаметр жилы

На номинальное напряжение 300 В

-50…+70°С7,89

Кабель СегментКИ-485-ЭВнг(А)-LS

1×2×0,6 300 В

6,21
