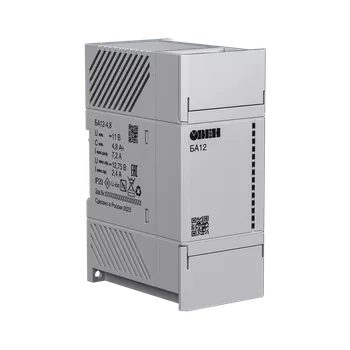

БА12, БА24 блоки контроля аккумуляторов

Name: БА12, БА24 блоки контроля аккумуляторов
Brand: ОВЕН
Rating: 9 (9 reviews)

Описание

Блоки контроля аккумуляторов ОВЕН БА24 и БА12 предназначены для обеспечения резервного питания элементов автоматизированной системы управления технологическим процессом, а также прочих изделий и систем в промышленности. БА24-2,8С и БА12-4,8 являются частью «Экосистемы-210» компании ОВЕН и рекомендуется для совместного применения с ИБП.

Особенности и преимущества

Li-Ion технология – высокий уровень удельной ёмкости.
Обеспечение резервного питания приборов и устройств автоматизированных систем стабилизированным напряжением 11 В и 22 В при отключении напряжения питающей сети или понижении его уровня ниже допустимого.
Контроль и регулирование процесса заряда и разряда встроенных аккумуляторов.
Защита прибора от короткого замыкания (КЗ), от глубокого разряда в случае отсутствия напряжения питающей сети, от перезаряда и перегрева. Ограничение по выходному току.
Конфигурирование и регулировка напряжения и выходного тока по интерфейсу RS-485 или micro-USB.
При использовании шлюза — удаленная диспетчеризация с помощью OwenCloud.

Технические характеристики

Наименование		БА24-2.8С	БА24-2.4 скоро в продаже		БА12-4.8
Общие сведения
Номинальное напряжение постоянного тока(Uном)		22 В			11 В
Номинальная емкость (Сном)		2,8 А·ч	2,4 А·ч		4,8 А·ч
Тип аккумуляторных батарей		Li-ion
Заряд
Максимальное напряжение, подаваемое от внешнего источника, не более		26 В			13 В
Мощность внешнего источника питания при рекомендуемом значении тока заряда, не менее		39 Вт	21 Вт		20 Вт
Напряжение		16,8…25,5 В			8,4…12,75 В
Максимальный ток заряда*		4,2 А	1,2 А		2,4 А
Разряд
Максимальный ток разряда		3,6 А			7,2 А
Жизненный цикл заряд/ разряд
Циклов, не более		1000
Защиты
Тип защиты от перегрева – отключение выхода: порог отключения выхода, не более		60 °С
Тип защиты по выходному току – отключение выхода: порог отключения		8,4 А	7,2 А		13,0 А
Тип защиты от глубокого разряда – отключение выхода: порог отключения		16,8…17,0 В			8,4…9,0 В
Тип защиты от перезаряда – отключение цепи заряда: порог отключения		24,6…25,5 В			12,3…12,75 В
Тип защиты от КЗ – отключение выхода		Есть
Безопасностьи ЭМС
Устойчивость к воздействию синусоидальных вибраций по ГОСТ Р 52931		N1
Степень защиты по ГОСТ 14254		IP20
Электрическая прочность изоляции (вход/выход – корпус)		500 В
USB
Адрес устройства		1
Протокол для подключения к OwenConfigurator		Owen Auto Detection Protocol
Дискретный выход
Напряжение «логического нуля»		0 В
Напряжение «логической единицы»		3,3 В
Интерфейс RS-485
Адрес устройства		1
Скорость обмена		1200, 2400, 4800, 9600, 19200 бит/с
Поддерживаемые протоколы		Modbus ASCII,Modbus RTU
Рабочие условияэксплуатации
Диапазон температур окружающего воздуха (Токруж):
- заряд		0...+50 °С		0...+50 °С
- разряд		-40...+50 °С		-20...+50 °С
Относительная влажность воздуха		от 30 до 80 % без конденсации влаги
Атмосферное давление		84…106,7 кПа
Прочее
Срок эксплуатации		7 лет
Срок гарантийного обслуживания		2 года
Средняя наработка на отказ		50 000 ч
Габаритные размеры		84×124×52,5 мм
Масса, не более:
- без упаковки	0,45 кг
- в упаковке	0,55 кг
