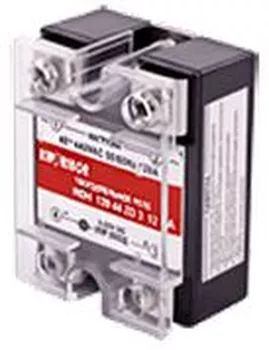

Твердотельные реле Kippribor серии HDH-xx44.ZD3

Однофазные общепромышленные твердотельные реле этой серии предназначены для коммутации цепей питания мощных нагрузок в однофазной или трехфазной сети.

От 2496 руб с НДС

Цены


Цены от 2496 RUB

Модификации

Наименование
Цена, руб с НДС
Срок поставки, раб.дней
HDH-6044.ZD3 [M02]2496На складе
HDH-8044.ZD3 [M02]2562На складе
HDH-10044.ZD3 [M02]3570На складе
HDH-12044.ZD3 [M02]3630На складе

Описание


Однофазные ТТР HDH-xx44.ZD3 – это серия твердотельных реле, специально разработанных для коммутации нагрузок большой мощности. Обладая высокой коммутационной способностью, они имеют компактные размеры, т.к. выполнены в стандартном типоразмере корпуса, унифицированным с подавляющим большинством аналогичных моделей ТТР, представленных сегодня на рынке. Благодаря своим конструктивным особенностям и широкому диапазону коммутируемых токов реле этих серий позволяют успешно решать различные задачи по управлению индуктивной и резистивной нагрузкой.

Особенности управления и коммутации нагрузки

  • Широкий диапазон управляющего сигнала: 3…32 VDC.
  • Тип нагрузки и рекомендуемые пределы тока коммутации:Максимальный ток нагрузки от 60 до 120 А (в зависимости от модификации).
    • резистивная нагрузка от 45 до 90 А (в зависимости от модификации);
    • индуктивная нагрузка от 6 до 12 А (в зависимости от модификации).
  • Широкий диапазон коммутируемого напряжения 40…440 VAC.
  • Коммутация при переходе напряжения через «ноль» снижает коммутационные помехи.
  • Высокое значение пикового напряжения 900 VAC (9 класс).
  • Подходят для коммутации как однофазной, так и трехфазной нагрузки.
  • Позволяют коммутировать трехфазную нагрузку с любой схемой включения:
    • звезда;
    • звезда с нейтралью;
    • треугольник.

ВНИМАНИЕ! Если значение коммутируемого тока ≥ 5 А, то использование радиатора охлаждения строго обязательно!

Рекомендуемые токи нагрузки твердотельных реле серии HDH-xx44.ZD3

Модификация ТТР

Рекомендуемый предельный ток нагрузки

Максимально допустимый ток нагрузки

резистивная нагрузка

индуктивная нагрузка

HDH-6044.ZD3

45 A

6 A

60 A

HDH-8044.ZD3

60 A

8 A

80 A

HDH-10044.ZD3

75 A

10 A

100 A

HDH-12044.ZD3

90 A

12 A

120 A

Конструктивные особенности твердотельных реле серий HDH-xx44.ZD3

ТТР данных серий ориентированы на коммутирование мощной нагрузки с большими токами. Большие токи вызывают значительное выделение тепла. В связи с этим в конструкции ТТР HDH-xx44.ZD3 применяются особые конструктивные решения, призванные обеспечить надежность ТТР и увеличить эффективность отведения тепла от силовых ключей.

•    Использование в конструкции ТТР особых силовых ключей тиристоров SCR-типа*.

•    Сочетание таких тиристоров с основанием из меди, обладающим отличной теплопроводностью.

•    Встроенная RC-цепочка, шунтирующая выход, повышает надежность работы ТТР в условиях импульсных помех, особенно при коммутации индуктивной нагрузки.

* – полупроводниковые элементы, которые наносятся напылением на керамическую подложку, прочно связанную с медным основанием твердотельного реле.

Особенности корпуса твердотельных реле серии HD-xx44.ZD3

  • Стандартный типоразмер корпуса, унифицированный с подавляющим большинством аналогичных моделей ТТР, представленных сегодня на рынке.
  • Корпус ТТР HDH-xx44.ZD3 выполнен из специального пластика, обладающего высокой термостойкостью. Данный материал аналогичен по своим свойствам карболиту, но не обладает хрупкостью. Прочностные свойства корпуса обеспечивают его целостность даже при возникновении короткого замыкания.
  • Все электронные компоненты твердотельного реле и элементы его корпуса полностью залиты компаундом. Это делает корпус ТТР абсолютно герметичным и препятствует попаданию внутрь пыли и влаги, обеспечивая надежную и стабильную работу ТТР даже в неблагоприятных условиях эксплуатации (степень защиты IP 54 по ГОСТ 14254 без учета клемм присоединения).

ВНИМАНИЕ! Более дешевые материалы, используемые для изготовления корпуса, не могут обеспечит его целостность при коротком замыкании.

Технические характеристики


Параметр

Значение

Тип коммутируемого тока

Переменный ток

Тип коммутируемой сети

Однофазная

Трехфазная*

Допустимые схемы включения для трехфазной нагрузки

"Звезда", "Звезда с нейтралью", "Треугольник"

Тип коммутируемой нагрузки

Резистивная

Индуктивная

Коммутируемое напряжение

40…440 VAC

Управляющий сигнал

Дискретный сигнал напряжения 3…32 VDC

Входное сопротивление

900 Ом

Пороги включения/выключения

Порог включения 3 VDC

Порог отключения 1 VDC

Тип выходных силовых элементов

тиристоры SCR-типа на керамической подложке

Вид коммутации

Коммутация при переходе через 0

Максимальное пиковое напряжение

9 класс (900 VAC)

Потребляемый ток в цепи управления

6…25 мА

Падение напряжения на реле во включенном состоянии

≤1,6 VAC

Время переключения реле

≤10 мс (при частоте 50 Гц)

Максимальная частота коммутации

50 Гц

Ток утечки в коммутируемой цепи

≤10 мА

Сопротивление изоляции

500 МОм (при 500 VDC)

Электрическая прочность изоляции

Соответствует стандартам UL1577 (2500 V в течение одной минуты)

* – для коммутации трехфазной нагрузки необходимо устанавливать одно ТТР на каждую коммутируемую фазу.

Условия эксплуатации твердотельных реле серий HDH-xx44.ZD3 (согласно ГОСТ 15150)

Температура окружающего воздуха

-30…+70° С

Атмосферное давление

84…106,7 кПа

Относительная влажность

≤80 % (при +25 °С и ниже без конденсации влаги)
