Термопреобразователи сопротивления ОВЕН ДТСхх4

Термопреобразователи сопротивления с кабельным выводом

От 842.4 руб с НДС

Цены


Цены от 842.4 RUB

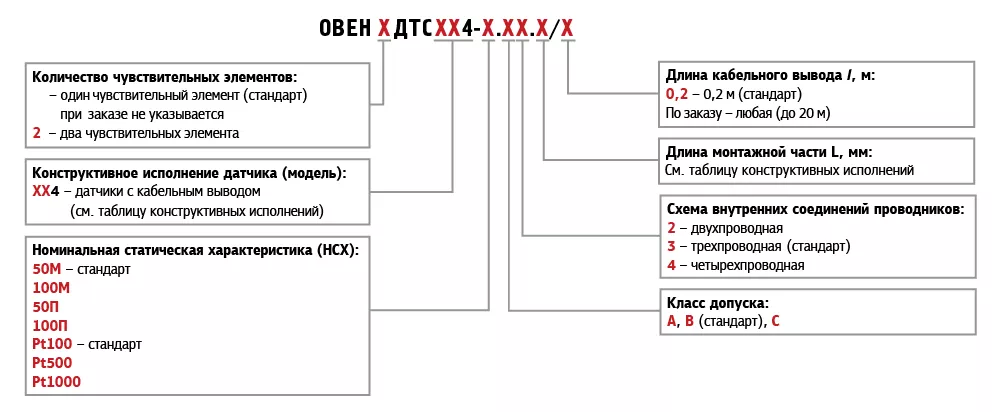

Термопреобразователи сопротивления ОВЕН ДТСхх4 0

Модификации

Наименование
Цена, руб с НДС
Срок поставки, раб.дней
ДТС214-50М.В3.50/0,3842.412
ДТС214-50М.В3.100/0,296012
ДТС214-50М.В3.60/0,296012
ДТС214-50М.В3.120/0,296012
ДТС214-50М.В3.30/0,296012
ДТС314-50М.В3.40/0,29606
ДТС214-50М.В3.50/0,296012
ДТС314-50М.В3.100/0,29606
ДТС314-50М.В3.160/0,29606
ДТС214-50М.В3.160/0,296012
ДТС314-50М.В3.50/0,29606
ДТС214-50М.В3.40/0,296012
ДТС214-50М.В3.80/0,296012
ДТС214-50М.С3.40/0,296012
ДТС414-50М.В3.40/0,29606
ДТС014-50М.С3.25/0,29606
ДТС014-50М.В4.25/0,29606
ДТС024-50М.В4.30/0,296012
ДТС414-50М.В3.80/0,29606
ДТС044-50М.В3.35/0,296012
ДТС314-50М.В3.60/0,29606
ДТС044-50М.В3.90/0,296012
ДТС044-50М.В3.50/0,2960По запросу
ДТС044-50М.В3.30/0,296012
ДТС024-50М.В3.80/0,296012

Описание


Предназначены для температурных измерений твердых, жидких и газообразных сред, неагрессивных к защитной арматуре и материалу чувствительного элемента (ЧЭ) датчика. Кабельный вывод обеспечивает удобство и быстроту монтажа, но ограничивает верхний предел измеряемых температур – до 150 °С (ДТС с медным ЧЭ) и 250 °С (ДТС с платиновым ЧЭ).

Номинальные статические характеристики (НСХ) по ГОСТ 6651-2009:

  • ТСМ 50М и 100М (W100 = 1,428, α = 0,00428 °С-1)
  • ТСП 50П и 100П (W100 = 1,391, α = 0,00391 °С-1)
  • ТСП Pt100, Pt500, Pt1000 (W100 = 1,385, α = 0,00385 °С-1)

Варианты исполнения ДТС по типу подключения: двух-, трех-, и четырехпроводная схемы подключения.

Устойчивость к внешним механическим воздействиям по ГОСТ Р 52931-2008: термопреобразователи сопротивления без монтажных элементов (в металлической гладкой защитной арматуре) соответствуют группе V2, остальные группе N2.

Показатели надежности термосопротивлений ДТСхх4 при соблюдении условий эксплуатации (вероятность безотказной работы):

– ДТС с платиновым ЧЭ:

  • в диапазоне температур от -50 до +250 °С – не менее 0,95 за 40 000 ч;
  • в диапазоне температур от -196 (-60 °С – для РТ100, РТ500, РТ1000) до -50 °С – не менее 0,95 за 15 000 ч.

– ДТС с медным ЧЭ:

  • в диапазоне температур от -50 до +150 °С – не менее 0,95 за 15 000 ч.

Для монтажа датчиков ДТСхх4 со штуцером на объекты измерения температуры рекомендуется применять гильзы ГЗ.16 и ГЗ.25, бобышки Б.П.1 и Б.У.1.

Все термопреобразователи сопротивления ОВЕН имеют сертификат средств измерений и проходят первичную поверку на заводе-изготовителе.

Технические характеристики


Характеристики

ДТСхх4

Номинальная статическая характеристика (НСХ)

50М,

100М

50П,

 100П

Pt100, Pt500,

 Pt1000

Диапазон измеряемых температур:

- класс допуска А

–50…+100 °C

–100…+250 °C

–60...+250 °C

- класс допуска В и С–50…+150 °C–196…+250 °C
Температура окружающего воздуха–60…+85 °C

Условное давление

0,1…6,3 МПа (в зависимости от конструктивного исполнения)

Показатель тепловой инерции

не более 10…30 с

Сопротивление изоляции

не менее 100 МОм

Количество чувствительных элементов

1 или 2

Схема внутренних соединений проводников

2 – двухпроводная,

3 – трехпроводная,

4 – четырехпроводная

Исполнение сенсора относительно корпуса

изолированный

Длина кабельного вывода

0,2 м – стандарт до 20 м – по заказу

Тип резьбового штуцера

метрическая резьба, трубная резьба

Материал защитной арматуры

сталь 12Х18Н10Т,

латунь

Степень защиты

IP54 (IP67 – для моделей 314, 414, 164, 174, 294)
