Универсальный таймер реального времени двухканальный ОВЕН УТ1

Календарный таймер УТ1 предназначен для автоматического включения и выключения исполнительных механизмов в заданный момент времени.

Описание


Назначение

Календарный таймер УТ1 предназначен для автоматического включения и выключения исполнительных механизмов в заданный момент времени.

Применяется для управления освещением в теплицах, инкубаторах, уличным освещением, а также в технологических процессах, где время включения и выключения оборудования связано с календарной датой или временем суток.

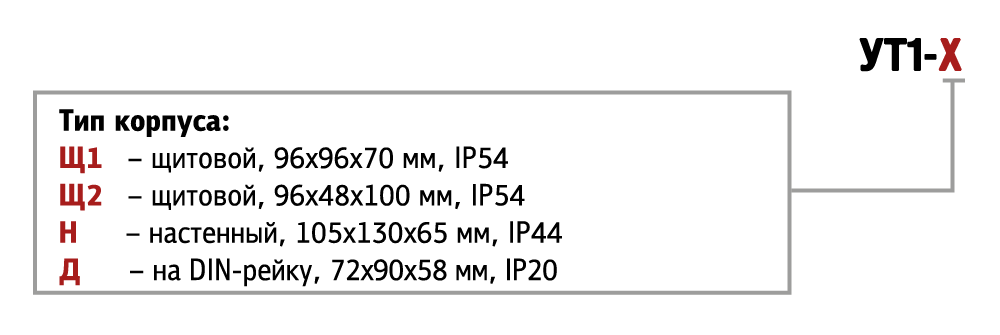

Прибор выпускается в корпусах 4-х типов: настенном Н, щитовых Щ1, Щ2 и на DIN-рейку.

Основные преимущества обновленного УТ1

Два независимых канала управления, двумя выходными релеДо 70 пар команд в каждой программе
Улучшенные показатели по Электромагнитной совместимостиПолное соответствие требованиям ГОСТ Р 51522 по электромагнитной совместимости для оборудования класса А (для промышленных зон) с критерием качества функционирования А. Теперь прибор устойчив к различным видам помех с сохранением работоспособности.
Расширенные показатели климатического исполненияДопустимый диапазон рабочих температур от – 20 до + 50 °С.
Автоматический перевод часовРеализована функция автоматического перевода часов на зимнее и летнее время.
Задание специальных режимов работыВыходные и праздничные дни.
Заменяет механические таймеры и реле времениВ т.ч. суточные, недельные и годовые

Функциональные возможности

  • Автоматическое включение и выключение исполнительных механизмов по календарному времени.
  • Задание периодичности исполнения каждой команды: ежегодно, еженедельно или ежедневно.
  • Коррекция программы по восходу и заходу солнца в зависимости от географической широты местности (управление освещением, наружной рекламой и т.п.).
  • Подключение внешних устройств блокировки команд.
  • Индикация текущего времени и даты.
  • Программирование прибора кнопками на лицевой панели.
  • Энергонезависимая память для сохранения программы управления при отключении питания.
  • Защита параметров от несанкционированного доступа.

Технические характеристики


Диапазон напряжений питания переменного тока

90...245 В (номинальное 220 В)

Потребляемая мощностьне более 6 ВА
Подключаемые датчики– коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.);
– n-p-n–типа

Максимально допустимый ток нагрузки, коммутируемый контактами э/м реле

8 А при 220 В (cos  φ> 0,4)

Погрешность хода часов

не более 1 мин/месяц

Срок службы встроенной литиевой батареи CR2032 (3 В; 220 мАч)

не менее 3-х лет

Габаритные размеры и степень защиты корпуса:

– настенный Н

130×105×65 мм, IP44

– щитовой Щ1

96×96×70 мм, IP54 со стороны передней панели

– щитовой Щ2

96×48×100 мм, IP54 со стороны передней панели

– DIN-реечный Д

90×72×58 мм, IP20 со стороны передней панели

Условия эксплуатации

Температура окружающего воздуха

–20...+50 °С

Атмосферное давление

84...106,7 кПа

Относительная влажность воздуха (при 35 °С)

30...80 %
