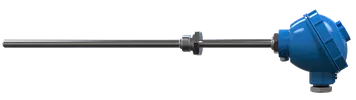

Термопары ОВЕН ДТПХхх5.И EXIA

Термопары с выходным сигналом 4…20 мА ДТПКхх5Е, ДТПNхх5Е имеют вид взрывозащиты «искробезопасная электрическая цепь» и предназначены для установки и работы во взрывоопасных зонах помещений и наружных установок согласно главе 7.3 ПУЭ и другим нормативным документам, регламентирующим применение электрооборудования во взрывоопасных условиях.

Область применения датчиков – системы контроля, автоматического регулирования и учета в различных отраслях промышленности, в том числе в областях, подконтрольных органам Ростехнадзора, и в жилищно-коммунальном хозяйстве.

От 26556 руб с НДС

Цены


Цены от 26556 RUB

Термопары ОВЕН ДТПХхх5.И EXIA 0

Модификации

Наименование
Цена, руб с НДС
Срок поставки, раб.дней
ДТПК075Е-0211.160.1,0.И.ЕХI-Т6 [20Н]26556По запросу
ДТПК285Е-0717.120.1,0.И.ЕХI-Т6 [10Н]40296По запросу
ДТПК285Е-0717.100.1,0.И.ЕХI-Т6 [10Н]40296По запросу
ДТПК025Е-0110.60.1,0.И.ЕХI-Т6 [10Н]4050012
ДТПК045Е-0110.100.1,0.И.ЕХI-Т6 [10Н]40758По запросу
ДТПК045Е-0110.120.1,0.И.ЕХI-Т6 [9Н]40758По запросу
ДТПК045Е-0110.120.1,0.И.ЕХI-Т6 [10Н]40758По запросу
ДТПК105Е-0110.80.1,0.И.ЕХI-Т6 [11Н]40758По запросу
ДТПК055Е-0110.120.1,0.И.ЕХI-Т6 [8Н]40758По запросу
ДТПК065Е-0110.60.1,0.И.ЕХI-Т6 [7Н]40758По запросу
ДТПК035Е-0110.100.1,0.И.ЕХI-Т6 [8Н]4075812
ДТПК035Е-0110.60.1,0.И.ЕХI-Т6 [7Н]40758По запросу
ДТПК065Е-0110.250.1,0.И.ЕХI-Т6 [9Н]41214По запросу
ДТПК075Е-0110.320.1,0.И.ЕХI-Т6 [9Н]4121412
ДТПК075Е-0110.500.1,0.И.ЕХI-Т6 [10Н]4121412
ДТПК045Е-0110.250.1,0.И.ЕХI-Т6 [9Н]41214По запросу
ДТПК045Е-0110.400.1,0.И.ЕХI-Т6 [9Н]41214По запросу
ДТПК035Е-0110.500.1,0.И.ЕХI-Т6 [10Н]41214По запросу
ДТПК035Е-0110.300.1,0.И.ЕХI-Т6 [7Н]41214По запросу
ДТПК055Е-0110.250.1,0.И.ЕХI-Т6 [8Н]41214По запросу
ДТПК055Е-0110.400.1,0.И.ЕХI-Т6 [8Н]41214По запросу
ДТПК035Е-0110.400.1,0.И.ЕХI-Т6 [8Н]4121412
ДТПК035Е-0110.600.1,0.И.ЕХI-Т6 [9Н]4166412
ДТПК045Е-0110.800.1,0.И.ЕХI-Т6 [9Н]41664По запросу
ДТПК075Е-0110.1250.1,0.И.ЕХI-Т6 [9Н]4242612

Описание


Термопары с выходным сигналом 4…20 мА ДТПКхх5Е, ДТПNхх5Е имеют вид взрывозащиты «искробезопасная электрическая цепь» и предназначены для установки и работы во взрывоопасных зонах помещений и наружных установок согласно главе 7.3 ПУЭ и другим нормативным документам, регламентирующим применение электрооборудования во взрывоопасных условиях.

Область применения датчиков – системы контроля, автоматического регулирования и учета в различных отраслях промышленности, в том числе в областях, подконтрольных органам Ростехнадзора, и в жилищно-коммунальном хозяйстве.

Особенности термопар с токовым выходом 4…20 мА во взрывозащищенном исполнении EXIA

  • Тип выхода: аналоговый, многопредельный
  • Диапазон измеряемых температур: –40…+1250 °С
  • НСХ: К (ХА), N (НН), J (ЖК)
  • Выходной сигнал: 4…20 мА, HART
  • Класс точности: 1,0 %
  • Межповерочный интервал — 2 года

Конструктивные исполнения

Конструктивное исполнение

Модель

Параметры

Материал защитной арматуры

(диапазон температур)

Длина монтажной части

L*, мм

Конструктивное исполнение ДТПХ015.И.EXI

015

D = 8 мм

сталь 12Х18Н10Т

(-40 …+800 °C)

60, 80, 100,

120, 160, 180,

200, 250, 320,

400, 500, 630,

800, 1000, 1250,

1600, 2000

025

D = 10 мм

сталь 12Х18Н10Т

(-40 … +800 °C),

сталь 10Х23Н18
(-40 …+900 °C)

 Конструктивное исполнение ДТПХ035.И.EXI

Подвижный штуцер

035

D = 8 мм,

M = 20×1,5 мм**,

S = 22 мм

сталь 12Х18Н10Т

(-40 …+800 °C)

045

D = 10 мм,

M = 20×1,5 мм**,

S = 22 мм

сталь 12Х18Н10Т

(-40 …+800 °C),

сталь 10Х23Н18
(-40 …+900 °C)

 Конструктивное исполнение ДТПХ055.И.EXI

Подвижный штуцер

055

D = 10 мм,

M = 20×1,5 мм**,

S = 22 мм

сталь 12Х18Н10Т

(-40 …+800 °C)

80, 100, 120,

160, 180, 200,

250, 320, 400,

500, 630, 800,

1000, 1250,

1600, 2000

 Конструктивное исполнение ДТПХ065.И.EXI

065

D = 8 мм,

M = 20×1,5 мм**,

S = 22 мм

сталь 12Х18Н10Т

(-40 …+800 °C)

60, 80, 100,

120, 160, 180,

200, 250, 320,

400, 500, 630,

800, 1000, 1250,

1600, 2000

075

D = 10 мм,

M = 20×1,5 мм**,

S = 22 мм

сталь 12Х18Н10Т

(-40 … +800 °C),

сталь 10Х23Н18
(-40 …+900 °C)

085

D = 10 мм,

M = 27×2 мм**,

S = 32 мм

 Конструктивное исполнение ДТПХ095.И.EXI

Подвижный штуцер

095

D = 10 мм,

M = 20×1,5 мм**,

S = 22 мм

сталь 12Х18Н10Т

(-40 …+800 °C)

 Конструктивное исполнение ДТПХ105.И.EXI

105

D = 8 мм,

M = 20×1,5 мм**,

S = 27 мм

 Конструктивное исполнение ДТПХ185.И.EXI

Подвижный штуцер

185

D = 10 мм,

M = 22×1,5 мм**,

S = 27 мм

сталь 12Х18Н10Т

(-40 … +800 °C)

80, 100, 120,

160, 180, 200,

250, 320, 400

195

D = 10 мм,

M = 22×2 мм**,

S = 27 мм

 Конструктивное исполнение ДТПХ205.И.EXI

Подвижный штуцер

205

D = 10 мм,

M = 22×1,5 мм**,

S = 27 мм

R = 9,5 мм

сталь 12Х18Н10Т

(-40 … +800 °C)

80, 100, 120,

160, 180, 200,

250, 320, 400

215

D = 10 мм,

M = 22×2 мм**,

S = 32 мм

R = 12 мм

 Конструктивное исполнение ДТПХ265.И.EXI

Подвижный штуцер

265

D = 6 мм,

M = 22×1,5 мм**,

S = 27 мм

80, 100, 120,

160, 180, 200,

250, 320, 400,

500, 630, 800,

1000

 Конструктивное исполнение ДТПХ275.И.EXI

275

D = 3 мм

D = 4,5 мм

ДТПK

сталь AISI 321 (-40…+800 °С),

диаметр КТМС 3 мм



ДТПK

AISI 316 (-40…+900 °С),

диаметр КТМС 4,5 мм



ДТПK

AISI 310 (-40…+900 °С),

диаметр КТМС 4,5 мм



ДТПN

сталь Nicrobell D (-40…+1250 °С),

диаметр КТМС 4,5 мм



ДТПJ

сталь AISI 316 (-40…+750 °С),

диаметр КТМС 3 мм;

диаметр КТМС 4,5 мм

100...20000,

кратно 100




 Конструктивное исполнение ДТПХ285.И.EXI

Подвижный штуцер

285

D = 3 мм

D = 4,5 мм

M = 20×1,5 мм

S = 22 мм

 Конструктивное исполнение ДТПХ295.И.EXI

Подвижный штуцер

295

D = 3 мм

D = 4,5 мм

M = 20×1,5 мм

S = 22 мм

 Конструктивное исполнение ДТПХ365.И.EXI

365

D = 3 мм

D = 4,5 мм

M = 20×1,5 мм

S = 27 мм

* – Длина монтажной части L выбирается при заказе.
** – По спец. заказу возможно изготовление датчика с трубной резьбой.

Взрывозащищенность датчика

Обеспечение взрывозащищенности датчика достигается за счет:

  • выполнения конструкции датчика в соответствии с требованиями ГОСТ Р МЭК 60079-11-2010;
  • ограничения максимального тока и максимального напряжения в цепях датчика до искробезопасных значений (Ii = 120 мA, Ui = 30 B);
  • ограничения величины емкости конденсаторов, содержащихся в электрических цепях датчика и суммарной величины индуктивности (Ci = 1 нФ, Li = 10 мкГн).

Ограничение тока и напряжения в электрических цепях датчика до искробезопасных значений достигается за счет обязательного подключении датчика через блоки (барьеры искрозащиты, рекомендуем ИСКРА –АТ.02), имеющими вид взрывозащиты выходных цепей «искробезопасная электрическая цепь» с уровнем взрывозащиты электрической цепи «ia» для взрывоопасных смесей подгруппы IIC по ГОСТ Р МЭК 60079-11-2010.

В соответствии с требованиями ГОСТ Р МЭК 60079-0-2011 для температурного класса Т6, максимальная допустимая температура наружной поверхности корпуса: +80 °С. Максимальный диапазон преобразования температур до +800 С.

Технические характеристики


Наименование

Значение

Питание

Номинальное значение напряжения питания (постоянного тока), В

24

Диапазон допустимых напряжений питания (постоянного тока), В

8…30

Максимальная мощность потребления, Вт

0,8

Защита от обратной полярности напряжения питания

есть

Выходной сигнал

Диапазон выходного тока, мА

4…20

Выходной сигнал при аварии (обрыв или короткое замыкание чувствительного элемента), мА

23

Вид зависимости «ток от температуры»

линейная

Диапазон преобразования температур

определяется при заказе

Диапазон допустимых сопротивлений нагрузки, Ом

250…956

Время установления рабочего режима после включения напряжения питания, сек, не более

30

Интерфейс

HART

Конструкция

Способ контакта с измеряемой средой

погружаемый

Степень защиты корпуса датчика (по ГОСТ 14254)

IP65

Надежность

Средняя наработка на отказ, ч, не менее

15 000

Средний срок службы при номинальной температуре применения, лет, не менее:

 – для ДТП-И.Ex

8

– для ДТС-И.Ex10

Параметры взрывозащиты

Маркировка

0 Ex ia IIC T6 Ga

Максимальные значения для подключения по токовой цепи

Ui = 30 В, Ii = 120 мА,

Li = 10 мкГн, Ci = 1,0 нФ
