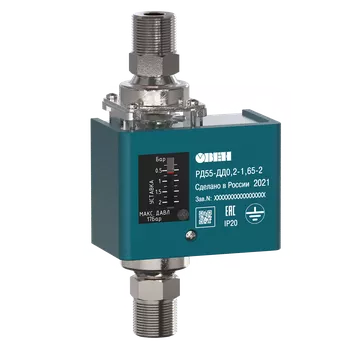

РД55 представляет собой механическое реле перепада давления для коммутации электрических цепей в зависимости от изменения разности двух давлений измеряемой среды. Принцип действия реле состоит в сравнении двух давлений, подаваемых с двух сторон на сильфон, который, деформируясь, переключает однополюсный перекидной контакт. Порог срабатывания реле настраивается пользователем.

Реле давления РД55 применяется для контроля работы насосов и отслеживания перепада давления в системах водоснабжения, ИТП, ЦТП, котельных, компрессорной технике и многих других установках и системах.

Купить дифференциальное реле перепада давления можно на нашем сайте, добавив подходящую модификацию в корзину, а также через наших дилеров в удобном для вас городе.

Среда измерения

Жидкости, пар, газы неагрессивные к медным сплавам.

Отличительные особенности

Широкий модельный ряд – позволяет подобрать реле разности давлений для большинства применений.
Удобный монтаж и подключение – кабельный ввод PG11 позволяет надёжно закреплять провода.
Надежность – сильфон из покрытой бронзой нержавеющей стали гарантирует продолжительную и устойчивую работу устройства.

Основные характеристики

Коммутируемый ток – 8 А, 250 В AC.
Контролируемое давление – дифференциальное от 0,05 до 0,6 МПа.
Присоединение к процессу – штуцер G1/2′′, G1/4′′.
Погрешность срабатывания реле – ±15 %.
Выходной сигнал – однополюсный перекидной контакт SPDT.

Технические характеристики

Наименование параметра			Значение
			РД55-ДД0,2	РД55-ДД0,35		РД55-ДД0,6
Общие характеристики
Рабочая среда			Жидкости, пар, газы, парогазовые и газовые смеси, неагрессивные к медным сплавам
Диапазон задаваемой уставки перепада давления (Р_уст.)			50…200 кПа	50…350 кПа		100…600 кПа
Максимальное рабочее давление			1,65 МПа	1,65 МПа	3,3 МПа	1,65 МПа	3,3 МПа
Дифференциал (Рдиф.) в зависимости от Руст. при Токр. = 25 °С			20...40 кПа	30...50 кПа	50...90 кПа	60...90кПа	50...160кПа
Максимальный ток на контактной группе	Напряжение переменного тока 125 VAC	Неиндуктивная нагрузка	20 А
		Полная нагрузка	15 А
		Пусковой ток	72 А
	Напряжение переменного тока 250 VAC	Неиндуктивная нагрузка	10 А
		Полная нагрузка	8 А
		Пусковой ток	72 А
	Напряжение постоянного тока 24 VDC	Неиндуктивная нагрузка	10 А
		Полная нагрузка	8 А
		Пусковой ток	64 А
Подвод давления к прибору			G1/2″, G1/4″
Погрешность срабатывания реле			±15 %
Управляющий выход			Реле, SPDT
Подключение сигнальных проводов			К винтовым клеммам прибора
Подключение штуцера Р1			Область пониженного давления
Подключение штуцера Р2			Область повышенного давления
Диаметр подключаемого трехжильного кабеля			3...8 мм
Конструктивные параметры
Степень защиты корпуса по ДСТУ EN 60529			IP20
Масса прибора, не более:
без упаковки			400 г
в упаковке			450 г
Характеристики надежности
Срок службы, не менее			10 лет
Гарантийный срок эксплуатации			12 месяцев
Условия эксплуатации
Температура окружающей среды (Т_окр.)			–20...+65 °С
Температура измеряемой среды			–40…+120 °С
Относительная влажность, не более			85 % (при +25 °С)
Атмосферное давление			84…106,7 кПа

Документация

Документы для РД55-ДД реле перепада давления для насосов, систем водоснабжения и котельных

Руководство по эксплуатации РД55-ДД

Сертификат о соответствии на РД55-ДД
