Промежуточные реле общепромышленные KIPPRIBOR серии RP

Используются в качестве развязывающего (согласующего) элемента между управляющим устройством (терморегулятором, контроллером и пр.) и коммутационным элементом исполнительного устройства, а также для построения схем релейной логики.

Предназначены также для коммутации и переключения электрических цепей управления постоянного и переменного тока.

Для монтажа промежуточных реле на DIN-рейку или плоскость используются двух- и трехъярусные колодки KIPPRIBOR PYF.

От 408 руб с НДС

Цены


Цены от 408 RUB

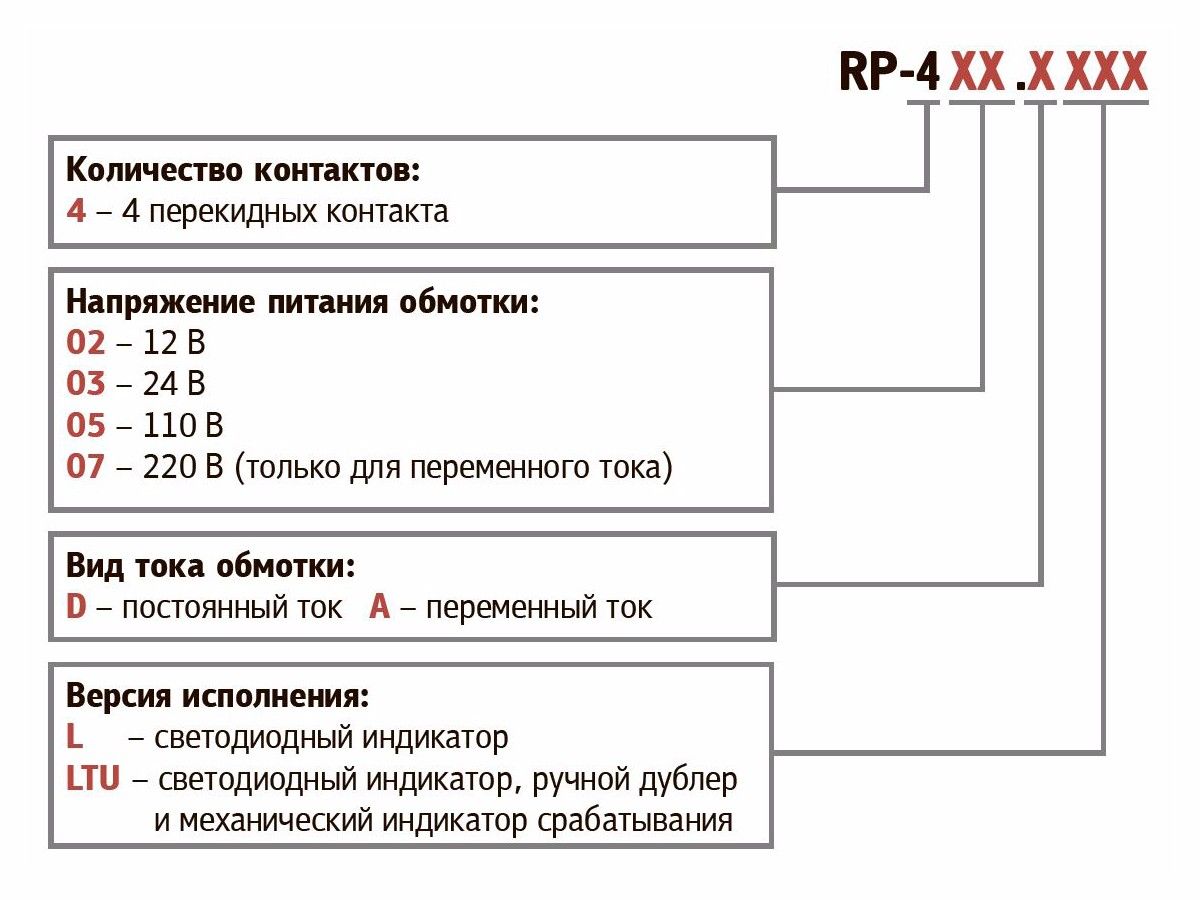

Промежуточные реле общепромышленные KIPPRIBOR серии RP 0

Модификации

Наименование
Цена, руб с НДС
Срок поставки, раб.дней
RP-402.DL408На складе
RP-403.DLTU427.2На складе
RP-407.AL462На складе
RP-407.ALTU475.2На складе
RP-403.ALTU528На складе
RP-403.DL534На складе
RP-402.ALTU552На складе
RP-402.DLTU552На складе
RP-403.AL594На складе
RP-405.ALTU648На складе
RP-405.DLTU648На складе

Описание


Используются в качестве развязывающего (согласующего) элемента между управляющим устройством (терморегулятором, контроллером и пр.) и коммутационным элементом исполнительного устройства, а также для построения схем релейной логики.

Предназначены также для коммутации и переключения электрических цепей управления постоянного и переменного тока.

Для монтажа промежуточных реле на DIN-рейку или плоскость используются двух- и трехъярусные колодки KIPPRIBOR PYF.

Промежуточные реле KIPPRIBOR серии RP имеют следующие преимущества:

  • прозрачный корпус, позволяющий чётко видеть состояние контактов реле;
  • полная совместимость с реле данного типа других производителей (в соответствии с ГОСТ 11152-82);
  • яркий цветной светодиодный (LED) индикатор работы;
  • удобный ручной дублёр с фиксацией (для модификаций LTU).

Степень защиты промежуточных реле KIPPRIBOR серии RP:

  • корпуса реле – IP40,
  • со стороны клемм – IР00.

RP-402DLTU

Реле промежуточное

12VDC,  5A\250V, мех.индикатор, LED-индикатор, дублер

RP-402ALTU

12VAC, 5A\250V, мех.индикатор, LED-индикатор, дублер

RP-403DL

24VDC, 5A\250V, LED-индикатор

RP-403DLTU

24VDC, 5A\250V, мех.индикатор, LED-индикатор, дублер

RP-403ALTU

24VAC, 5A\250V, мех.индикатор, LED-индикатор, дублер

RP-405DLTU

110VDC, 5A\250V, мех.индикатор, LED-индикатор, дублер

RP-405ALTU

110VAC, 5A\250V, мех.индикатор, LED-индикатор, дублер

RP-407AL

220VAC, 5A\250V, LED-индикатор

RP-407ALTU

220VAC, 5A\250V, мех.индикатор, LED-индикатор, дублер

PYF-044BE/2

Монтажная колодка

2-х ярусная, винтовые клеммы

Промежуточные реле в компактном корпусе. Серия MR (2-х контактные)

Промежуточные реле KIPPRIBOR серии MR предназначены для коммутации и переключения электрических цепей управления постоянного и переменного тока.

Используются в качестве развязывающего (согласующего) элемента между управляющим устройством (терморегулятором, контроллером и пр.) и коммутационным элементом исполнительного устройства, а также для построения схем релейной логики.

Реле KIPPRIBOR серии MR выполнены в компактном прозрачном корпусе шириной всего 16 мм. Несмотря на свои миниатюрные размеры, промежуточные реле KIPPRIBOR серии MR имеют достаточно мощные контакты, что позволяет использовать их взамен большинства общепромышленных реле, экономя при этом пространство при монтаже.

Реле KIPPRIBOR серии MR монтируются как на DIN-рейку стандарта 35 мм, при помощи монтажных колодок, так и печатную плату методом пайки. Исполнение «ножек» реле серии MR под пайку позволяет применять их для замены вышедших из строя выходных реле различных приборов (терморегуляторов, контроллеров, программируемых реле и пр.).

Преимущества промежуточных реле KIPPRIBOR серии MR:

  • значительно меньшие габариты реле при сопоставимых токах;
  • полная совместимость с реле данного типа других производителей (в соответствии с ГОСТ 11152-82);
  • монтаж на DIN-рейку или печатную плату;
  • ширина монтажной колодки – всего 16 мм.

Монтажные колодки

Монтажные колодки KIPPRIBOR PYF используются для установки общепромышленных промежуточных реле KIPPRIBOR серии RP на стандартную DIN-рейку или плоскость.

Технические характеристики


Технические характеристики

Модификации без ручного дублера (RP - 402/403/405/407AL RP - 402/403/405DL)

Модификации с ручным дублером (RP - 402/403/405/407ALTU RP - 402/403/405DLTU)

Время включения (при UN)

не более 20 мс

Время выключения (при UN)

не более 20 мс

Диапазон рабочих температур

–55...+70 °С

Относительная влажность

35%...80% RH

Атмосферное давление

86...106 кПа

Светодиодный LED-индикатор срабатывания

есть

есть

Ручное дублирование срабатывания

нет

есть

Механическая индикация срабатывания

нет

есть

Ударопрочность

10g (длительность полуволны синусоиды ударного импульса 11 мс)

Виброустойчивость

10...55 Гц (удвоенная амплитуда 1,0 мм)

Электрические характеристики КОНТАКТОВ

Электрические характеристики КОНТАКТОВ

Постоянный ток (DС)

Переменный ток (АС)

Номинальные ток и напряжение коммутации

5 A при 30 В

5 A при 250 В

Начальное сопротивление контактов

не более 100 мОм

Материал контакта

серебряный сплав (AgNi)

Электрический ресурс

не менее 105

Механический ресурс (при 300 вкл./мин)

не менее 107

Сопротивление пробоя между группами контактов

не менее 1000 В ~ при токе утечки 1 мА в течение 1 минуты

Электротехнические характеристики КАТУШКИ

Номинальное напряжение питания катушки UN

постоянный ток

12/24 В

переменный ток

12/24/110/220 В

Напряжение включения (при 25 °С)

постоянный ток

не менее 0,75UN

переменный ток

не менее 0,80UN

Напряжение выключения (при 25 °С)

постоянный ток

не более 0,10UN

переменный ток

не более 0,30UN

Предельное напряжение питания катушки (при 25 °С)

1,10UN

Мощность катушки

постоянный ток

0,9 Вт

переменный ток

1,2 ВА

Сопротивление пробоя

между группами контактов

не менее 1000 В ~ в течение 1 мин. (ток утечки 1 мА)

между контактами и катушкой

не менее 1500 В ~ в течение 1 мин. (ток утечки 1 мА)
