Монтажные колодки KIPPRIBOR PYF-012BE, PYF-022BE, PYF-112BE, PYF-122BE (для 1- и 2-контактных промежуточных реле серии MR)

Предназначены для установки на DIN-рейку 1-контактных промежуточных реле различных производителей. Изготавливаются из негорючего, прочного и упругого материала (ПА66 + графит), устойчивого к ошибкам при монтаже и эксплуатации.

От 270 руб с НДС

Цены


Цены от 270 RUB

Модификации

Наименование
Цена, руб с НДС
Срок поставки, раб.дней
PYF-012BE/3270На складе
PYF-022BE/3312На складе
PYF-022BE/2312На складе
PYF-022BE/2BL312На складе
PYF-022BE/2WH312На складе
PYF-012BE/2312На складе
PYF-122BE/3360На складе

Описание


Предназначены для установки на DIN-рейку 1-контактных промежуточных реле различных производителей. Изготавливаются из негорючего, прочного и упругого материала (ПА66 + графит), устойчивого к ошибкам при монтаже и эксплуатации.

Аксессуары: в комплект поставки входит маркировочная пластинка. Дополнительно можно приобрести пластиковый удерживающий зажим BS2/15P (BS2/25P) для фиксации реле высотой 15 (25) мм и модуль LED-индикации LM.

Схема подключения

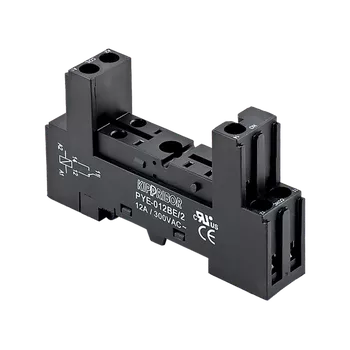

PYF-012BE/2

PYF-012BE/3

PYF-112BE/3

Схема подключенияPYF-012BE/2PYF-012BE/3PYF-112BE/3
Описание2-ярусная монтажная колодка с винтовыми клеммами3-ярусная монтажная колодка с винтовыми клеммами3-ярусная монтажная колодка с самозажимными клеммами
Габаритные размерыГабаритные размеры PYF-012BE/2Габаритные размеры PYF-012BE/3Габаритные размеры PYF-112BE/3
ЦоколевкаЦоколевка PYF-012BE/2Цоколевка PYF-012BE/3Цоколевка PYF-112BE/3
Номинальный ток и напряжение коммутации12 А при 300 VAC10 А при 300 VAC
Возможные варианты упаковки

- картонная коробка

(20 шт. / 920 г)

- картонная коробка

(20 шт. / 900 г)

- картонная коробка

(20 шт. / 1920 г)

Перечень реле, совместимых с колодками KIPPRIBOR PYF-012BE/2, PYF-012BE/3, PYF-112BE/3

ПроизводительСерия реле
Schneider ElectricRSB
Finder40.51
RelpolRM85
OmronG2R1
Phoenix ContactREL-MR-…21НС
GoodskyMI-SH
IdecRJ
SHRACKRT1
ABBCR-P

Монтажные колодки KIPPRIBOR PYF-022, PYF-122 для 2-контактных промежуточных реле

Предназначены для установки на DIN-рейку 2-контактных промежуточных реле различных производителей. Изготавливаются из негорючего, прочного и упругого материала (ПА66 + графит), устойчивого к ошибкам при монтаже и эксплуатации.

Аксессуары: в комплект поставки входит маркировочная пластинка. Дополнительно можно приобрести пластиковый удерживающий зажим BS2/15P (BS2/25P) для фиксации реле высотой 15 (25) мм и модуль LED-индикации LM.



Схема подключения

PYF-022BE/2 (черная)

PYF-022BE/2WH (белая)

PYF-022BE/2BL (голубая)



PYF-022BE/3



PYF-122BE/3

Схема подключенияPYF-022BE/2 PYF-022BE/3PYF-122BE/3
Описание2-ярусная монтажная колодка с винтовыми клеммами3-ярусная монтажная колодка с винтовыми клеммами3-ярусная монтажная колодка с самозажимными клеммами
Габаритные размерыГабаритные размеры PYF-022BE/2Габаритные размеры PYF-022BE/3Габаритные размеры PYF-122BE/3
ЦоколевкаЦоколевка PYF-022BE/2Цоколевка PYF-022BE/3Цоколевка PYF-122BE/3
Номинальный ток и напряжение коммутации10 А при 300 VAC
Возможные варианты упаковки

- картонная коробка
(20 шт. / 775 г)

- транспортная коробка
(400 шт. / 15,5 кг)

- картонная коробка
(20 шт. / 900 г)

- транспортная коробка
(320 шт. / 15,7 кг)

- картонная коробка
(20 шт. / 2160 г)

Перечень реле, совместимых с колодками KIPPRIBOR PYF-022BE/2, PYF-022BE/3, PYF-122BE/3

ПроизводительСерия реле
KIPPRIBORMR
Schneider ElectricRSB
Finder40.52
RelpolRM84
OmronG2R2
Phoenix ContactREL-MR-…21-21
GoodskyEMI-SS
IdecRQ
SHRACKRT1
ABBCR-P

Аксессуары для монтажных колодок KIPPRIBOR PYF-012BE, PYF-022BE, PYF-112BE и PYF-122BE

Зажим пластмассовый удерживающийМодуль LED-индикации
Применяется для фиксации реле и защиты от выпадения в условиях вибрации

Предназначен для индикации работы реле

BS 2/15P

Высота устанавливаемого реле 15 мм

BS 2/25P

Высота устанавливаемого реле 25 мм



LM-EN 230 V AC/DC



LM-CF24.G

Габариты BS 2/15P

Модели совместимых колодок KIPPRIBOR:

PYF-012
PYF-022
PYF-112
PYF-122

Модели совместимых колодок KIPPRIBOR:

PYF-012
PYF-022
PYF-112
PYF-122

Габариты

LM-EN 230 V AC/DC

LM-CF 24 V AC/DC
