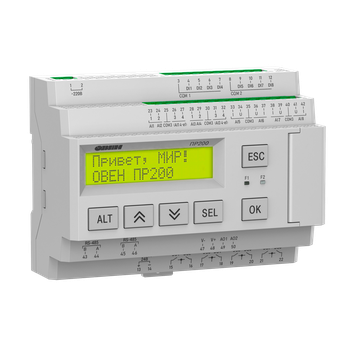

ПР200-х8 специализированная модификация ПР200 для автоматизации систем обратного осмоса и контроля уровня жидкости

Описание


Модификация ПР200-х8 – специализированное исполнение программируемого реле ПР200 для контроля качества воды. Прибор может измерять и контролировать электропроводность (EC), солесодержание (TDS) и температуру воды в 4 точках. Основным применением являются системы обратного осмоса и контроль уровня жидкости.

Алгоритм работы прибора строится пользователем на языке FBD с помощью бесплатной среды программирования OwenLogic. Это позволяет создавать уникальные пользовательские алгоритмы и учитывать все особенности системы. Загрузка алгоритма производится с помощью кабеля miniUSB, который идет в комплекте поставки.

Входы для измерения электропроводности могут работать в дискретном режиме. Это позволяет подключать к ним дискретные кондуктометрические датчики уровня и использовать прибор как сигнализатор и контроллер уровня воды, аналогично САУ.

Задачи

Система промышленного обратного осмоса

Система промышленного обратного осмоса

Сигнализатор уровняСигнализатор уровня

Особенности прибора

Особенности новых модификаций ПР200-х8:

  • Работа с широким спектром датчиков электропроводности и солесодержания: 0...200 мкСм/см и 0...2000 мкСм/см.
  • Сигнализация и контроль уровня по кондуктометрическим датчикам.
  • 4 аналоговых входа с программным выбором типа датчика и измерением: РТ1000, NTC, PTC, 4…20 мА, 0…10 В. Могут работать в режиме дискретного входа.
  • Автоматическая температурная коррекция показаний качества воды.
  • 8 дискретных входов и 8 дискретных выходов для подключения внешних устройств.
  • 2 программно-переключаемых аналоговых выхода 4…20 мА или 0…10 В.

Общие преимущества ПР200:

  • Создание собственных уникальных алгоритмов в среде OwenLogic.
  • Простое увеличение количества входов/выходов c помощью 2-х ПРМ.
  • До 2×RS-485 на борту с поддержкой режимов Master и Slave:
    • Управление внешними устройствами по RS-485: Мх110, ПЧВ, ТРМ и т.д.
    • Визуализация процессов с помощью панелей оператора.
    • Интеграция в SCADA-системы и облачный сервис OwenCloud.

Модули расширения и аксессуары для ПР200-х8

Интерфейсная плата ПР-ИП485

Внешний вид

Подключение

Внешний вид ПР-ИП485

Подключение ПР-ИП485

Описание

Интерфейсная плата ОВЕН ПР-ИП485  применяется для добавления интерфейса RS-485 в программируемое реле ОВЕН ПР200 (необходимость оговаривается при заказе). Максимально можно установить два интерфейса RS-485. Интерфейсная плата может устанавливаться пользователем самостоятельно.

Модуль расширения ПРМ

Внешний вид

Подключение

Внешний вид ПРМ

Подключение ПРМ

Описание

Модули расширения ОВЕН ПРМ предназначены для увеличения количества входов и выходов программируемого реле ОВЕН ПР200:

  • ПРМ-1 – для увеличения дискретных входов и выходов.
  • ПРМ-2 – для увеличения аналоговых входов и дискретных выходов.
  • ПРМ-3 – для увеличения аналоговых входов и выходов.

Подключение модулей осуществляется по внутренней шине (кабель для подключения входит в комплект поставки ПРМ). К ПР200 можно подключить до двух модулей расширения ввода/вывода. Модули имеют свое независимое питание, что повышает надежность системы. Выпускаются две модификации по питанию: 230 В и 24 В, причем можно использовать ПР200 и модули ПРМ с разным типом питания.

Технические характеристики


Наименование

ПР200-230

ПР200-24

Программирование

Среда программированияOwenLogic
Объем Retain-памяти1016 байт
Стекдинамический
Объем памяти сетевых переменных (режим slave)128 байт
Память ПЗУ128 кбайт
Память ОЗУ32 кбайт
Интерфейс программированияminiUSB

Общие сведения

Диапазон переменного напряжения питания90…264 В (номинальное 230 В, при 50 Гц)-
Диапазон постоянного напряжения питания127...373 В (номинальное 230 В)19...30 В (номинальное 24 В)
Минимальное время цикла1 мс (зависит от сложности программы)
Часы реального времениесть
Модули расширения ПРМда, до 2 шт.
Встроенный источник питанияесть (в зависимости от модификации)нет

Дискретные входы

Количество8
Тип

Дискретный (Д)

Подключаемые датчикикоммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.), датчики, имеющие на выходе транзистор p-n-p-типа с открытым коллектором
Номинальное напряжение питания=24 В
Гальваническая развязкагрупповая по 4 входа (1-4, 5-8)
Электрическая прочности изоляции2830 В, групповая – 1780 В

Аналоговые входы

Количество4
Тип измеряемых сигналов

Pt1000, NTC, РТС, 4…20 мА, 0…10 В, 0…300 кОм и др.

Настройка осуществляется ТОЛЬКО программно, перемычки устанавливать не нужно

Разрешающая способность АЦП12 бит
Период обновления значений всех каналов, не более10 мс
Работа в дискретном режимеда
Гальваническая развязкаотсутствует
Режим температурной компенсации
Температурная компенсация18, 20 или 25 ºС (устанавливается в OwenLogic)
Диапазон компенсации температуры раствора0…50 ºС
Допустимый диапазон значений коэффициентов датчиков электропроводности (коэффициентов ячеек)0,05…2
Время обновления данных от входа, не более800 мс
Входы для измерения электропроводности (CDM)
Диапазон измерения электропроводности

0...200 мкСм/см,

0...2000 мкСм/см

Тип схемы измерениядвухэлектродная, четырехэлектродная
Предел основной приведенной погрешности±1,5 %
Дополнительная приведенная погрешность, вызванная изменением температуры окружающей среды в пределах рабочего диапазона, на каждые 10 градусов0,5 от основной
Погрешность измерения электропроводности, определяющей логическое состояние входа, (к максимальному значению диапазона)±1,5 %
Рабочая частота входа1400 Гц
Тип подключаемых датчиков электропроводностиКондуктометрический
Тип подаваемого сигнала на электроды датчикаМеандр
Работа в дискретном режиме (измерение уровня)Да
Порог переключения входа из состояния «логическая единица» в состояние «логический ноль»

0...1999 мкСм/см

(устанавливается в OwenLogic)

Порог переключения входа из состояния «логический ноль» в состояние «логическая единица»

1...2000 мкСм/см

(устанавливается в OwenLogic)

Время обновления данных от входа, не более65 мс

Дискретные выходы

Количество8
Типрелейные (нормально-разомкнутые) и транзисторные ключи (n-p-n-типа)
Допустимый ток нагрузки, не более
Релейные (Р):

5А при напряжении не более 250 В перем. тока, cos φ > 0,95

3 А при напряжении не более 30В пост. тока

Гальваническая развязкагрупповая по 2 выхода
Электрическая прочности изоляции2830 В, групповая – 1780 В

Аналоговые выходы

Количество2
Тип аналогового выхода

Универсальный: 4...20 мА / 0...10 В

Устанавливается программно

Разрядность ЦАП12 бит
Гальваническая развязка

выход 4…20 мА (И): индивидуальная 2830 В

выход 0…10 В (У): групповая 2830 В

Коммуникационные возможности

Интерфейс RS-485 (до 2 шт. – выбирается при заказе)

Протокол связиModbus RTU/ASCII
Режим работыMaster/Slave

Индикация и управление

Тип дисплеятекстовый монохромный ЖКИ с подсветкой, 2×16 символов
Поддерживаемые языкирусский, английский
Количество механических кнопок6
