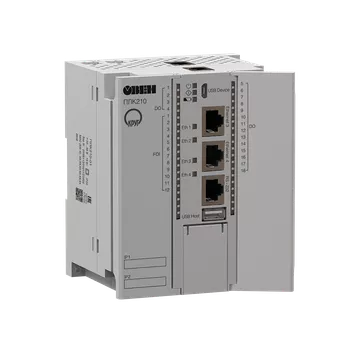

ПЛК210-KR контроллер с исполнительной средой от НПФ «КРУГ» (СРВК)

ОВЕН ПЛК210-KR- новая линейка моноблочных контроллеров с расширенными коммуникационными возможностями и дополнительными функциями надежности на базе системы реального времени контроллера (СРВК) разработки НПФ "КРУГ".

Описание


ОВЕН ПЛК210-KR- новая линейка моноблочных контроллеров с расширенными коммуникационными возможностями и дополнительными функциями надежности на базе системы реального времени контроллера (СРВК) разработки НПФ "КРУГ".

СРВК характеризуется высокой надежностью и эффективностью работы, поддерживает большой список подключаемых к контроллеру приборов и устройств, устойчиво работает на медленных и неустойчивых каналах связи. Конфигурируется и настраивается СРВК с помощью бесплатной Интегрированной среды разработки (ИСР) «КРУГОЛ».

СРВК может вести обмен с любой SCADA по открытому протоколу ОРС (DA, HDA), однако наиболее тесная интеграция обеспечивается со SCADA КРУГ-2000, позволяющей обмениваться данными с контроллером по быстрому отказоустойчивому протоколу.

Области применения

  • Водоканалы
  • Электрические сети
  • Котельные
  • Энергохозяйства предприятий
  • Системы учета
  • Теплосети
  • Здания и сооружения

Преимущества совместного использования ПЛК210-KR и SCADA КРУГ-2000

  • Работа с единой, однократно набираемой, целостной и непротиворечивой базой данных системы.
  • Поддержка стандарта IEC-61131 на нижнем (контроллеры) и верхнем (серверы БД) уровнях.
  • Разработка технологических программ для станций оператора и контроллеров в единой интегрированной среде разработки.
  • Загрузка «одной кнопкой» прикладного программного обеспечения (базы данных, конфигурации, технологические программы и др.) на все компоненты АСУ ТП.
  • Ведение событийных трендов с дискретизацией от 50 мс в контроллерах с возможностью их передачи и отображения в SCADA.
  • Обмен с контроллерами по высоконадежному скоростному протоколу.
  • Сетевая загрузка программного обеспечения контроллера, online-диагностика контроллера и его модулей.
  • Возможность отладки контроллера без остановки (в т.ч. удаленно).

Технические характеристики


Параметр

Значение (свойства)

Питание

Количество портов питания

2 (основной и резервный)

Напряжение питания

10…48 В (номинальное 24 В)

Напряжение перехода от основного источника питания к резервному

6…9 В

Потребляемая мощность, не более

16 Вт

Защита от переполюсовки

Есть

Вычислительные ресурсы

Центральный процессор

RISC-процессор Texas Instruments Sitara AM3358, 800 МГц

Объем флеш-памяти (тип памяти)

512 Мбайт (NAND)

Объем оперативной памяти (тип памяти)

256 Мбайт (DDR3)

Объем Retain-памяти (тип памяти)

256 Кбайт (MRAM)

Время выполнения пустого цикла (стабилизированное)

3 мс

Операционная система

Linux

Версия ядра 4.14.67

Интерфейсы связи

Ethernet 100 Base-T

Количество портов

4 × Ethernet 10/100 Мбит/c (RJ45)

  • Порты 1–3 – коммутатор
  • Порт 4 – отдельный сетевой адаптер

Поддерживаемые промышленные протоколы*

  • Modbus-TCP (Master / Slave)
  • OPC DA/HDA
  • МЭК 60870-5-104 (КП), МЭК 60870-5-104 (ПУ)
  • Библиотека частнофирменных (нестандартных) протоколов обмена

Поддерживаемые прикладные протоколы

  • NTP
  • HTTP
  • HTTPS
  • SSH

RS-485

Количество портов

2

Поддерживаемые протоколы*

  • Modbus-RTU (Master / Slave)
  • МЭК 60870-5-101 (КП), МЭК 60870-5-101 (ПУ)
  • DLMS/COSEM (в спецификации СПОДЭС)
  • Библиотека частнофирменных (нестандартных) протоколов обмена

Скорость передачи

1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 бит/с

Подтягивающие резисторы

Есть

RS-232

Количество портов

1 (сигналы Rx, Tx, GND)

Поддерживаемые протоколы*

  • Modbus-RTU (Master / Slave)
  • МЭК 60870-5-101 (КП), МЭК 60870-5-101 (ПУ)
  • DLMS/COSEM (в спецификации СПОДЭС)
  • Библиотека частнофирменных (нестандартных) протоколов обмена

Скорость передачи

1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 бит/с

USB Device

Количество портов

1 × micro USB (RNDIS)

Подключаемые накопители

USB Host

Количество разъёмов

1 × USB type A

Поддерживаемые устройства

MSD / FTDI, USB 2.0 / 1.1

SD card

Количество разъёмов

1

Поддерживаемые устройства

microSD

Максимальная ёмкость

4 ГБ (microSD)

32 ГБ (microSDHC)

512 ГБ (microSDXC)

Часы реального времени

Погрешность хода, не более:

– при температуре +25 °С

3 секунды в сутки

– при температуре -40 и +55 °С18 секунд в сутки

Тип источника питания

Батарея CR2032

Срок работы на одной батарее

5 лет

Общие сведения

Габаритные размеры

(105×124×83) ±1 мм

Масса, не более

1,2 кг

Степень защиты корпуса по ГОСТ 14254–96

IP20

Индикация на передней панели

Светодиодная

Встроенное оборудование

Источник звукового сигнала

Двухпозиционный тумблер СТАРТ / СТОП

Кнопка СБРОС

Сервисная кнопка

Средняя наработка на отказ**

60 000 ч

Средний срок службы

8 лет

* Возможна реализация нестандартных протоколов по заказу.
** Кроме электромеханических переключателей и элемента питания часов реального времени.

Дискретные входы (DI и FDI)

Параметр

Значение (свойства)

Дискретные входы (DI)

Быстрые дискретные входы

(FDI)

Режимы работы

  • определение логического уровня
  • определение логического уровня
  • счётчик высокочастотных импульсов
  • измерение частоты
  • обработка сигналов энкодера

Тип входов по ГОСТ IEC 61131-2

1

Максимальный ток «логической единицы»

5,5 мА

Максимальный ток «логического нуля»

1,2 мА

Напряжение «логической единицы»

9…30 В

Напряжение «логического нуля»

0…5,5 В

Гистерезис выключения «логической единицы», не менее

0,5 В

Подключаемые входные устройства

контактные датчики,

трехпроводные датчики,

имеющие на выходе транзистор n-p-n- или p-n-p-типа с открытым

коллектором

контактные датчики,

трехпроводные датчики,

имеющие на выходе транзистор n-p-n- или p-n-p-типа с открытым коллектором, AB и ABZ энкодеры

Минимальная длительность импульса, воспринимаемая входом

3 мс*

5 мкс

Максимальная частота входного сигнала

300 Гц*

95 кГц

* Определяется длительностью цикла ПЛК.

Дискретные выходы (DO) типа электромагнитное реле

Параметр

Значение (свойства)

Тип контакта

Нормально-разомкнутый контакт

Режимы работы

  • переключение логического состояния
  • генерация ШИМ-сигнала
  • генерация заданного количества импульсов

Максимальный ток коммутации

  • 5 А (при переменном напряжении не более 250 В (СКЗ), 50 Гц, резистивная нагрузка)
  • 3 А (при постоянном напряжении не более 30 В, резистивная нагрузка)

Максимальное напряжение на контакты реле

  • 264 В (СКЗ) переменного напряжения;
  • 30 В постоянного напряжения

Минимальный ток коммутации

10 мА

Категория применения по ГОСТ IEC 60947-5-1:2014

АС-15, С300*

Механический ресурс реле, не менее

5 000 000 переключений

Электрический ресурс реле

35 000 переключений при 3 А, 30 В постоянного напряжения

50 000 переключений при 5 А, 250 В (СКЗ) переменного напряжения

50 000 переключений при категории применения С300*

Время переключения контактов реле из состояния «лог. 0» в «лог. 1» или обратно, не более

10 мс

Параметры ШИМ

Максимальная частота

1 Гц (при коэффициенте заполнения 0,5)

Минимальная длительность импульса ШИМ

50 мс

* Управление электромагнитами переменным напряжением до 300 В (СКЗ) и полной мощностью до 180 ВА

Дискретные выходы (DO и FDO) типа транзисторный ключ

Параметр

Значение (свойства)

Дискретный выходы (DO)

Быстрые дискретные выходы (FDO)

Режимы работы

  • переключение логического сигнала



  • переключение логического сигнала
  • генерация ШИМ сигнала
  • генерация заданного количества импульсов

Режим включения выхода

Верхний ключ

Верхний и нижний ключи

Верхний ключ

Верхний и нижний ключи

Напряжение питания выходов

10…36 В

Максимальный постоянный ток нагрузки

0,85 А

0,15 А

0,85 А

0,15 А

Максимально допустимый кратковременный ток нагрузки

1,3 А

0,19 А

1,3 А

0,19 А

Максимальная частота выходного сигнала (для резистивной нагрузки)

300 Гц*

10 кГц

60 кГц

Минимальная длительность выходного сигнала (для резистивной нагрузки)

3 мс*

10 мкс

5 мкс

Максимальная емкость нагрузки

100 000 мкФ

1 мкФ**

100 000 мкФ

1 мкФ**

Типы защиты выходов

  • защита от короткого замыкания при включении питания;
  • защита от пониженного питания выходов;
  • защита от перегрева выходного каскада;
  • защита от перегрузки по току выхода;
  • защита от обратного тока самоиндукции

* Определяется длительностью цикла ПЛК.
** Зависит от частоты и напряжения в цепи нагрузки (см. РЭ).
