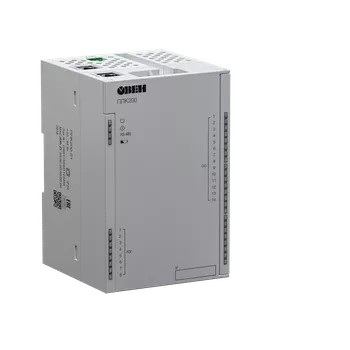

ПЛК200 контроллер для малых и средних систем автоматизации

ОВЕН ПЛК200 - новая линейка моноблочных контроллеров для малых и средних систем автоматизации со встроенными дискретными и аналоговыми входами/выходами (DI/DO/AI/AO). Контроллеры универсальны благодаря широкому спектру коммуникационных протоколов.

Программирование контроллера осуществляется в среде CODESYS V3.5 SP14 Patch 3. В рамках единого ПО пользователь разрабатывает управляющую логику, человеко-машинный интерфейс и настраивает обмен с другими устройствами.

От 48840 руб с НДС

Цены


Цены от 48840 RUB

ПЛК200 контроллер для малых и средних систем автоматизации 0

Модификации

Наименование
Цена, руб с НДС
Срок поставки, раб.дней
ПЛК200-01-CS488403
ПЛК200-02-CS488403
ПЛК200-03-CS48840На складе
ПЛК200-04-CS580203

Описание


ОВЕН ПЛК200 - новая линейка моноблочных контроллеров для малых и средних систем автоматизации со встроенными дискретными и аналоговыми входами/выходами (DI/DO/AI/AO). Контроллеры универсальны благодаря широкому спектру коммуникационных протоколов.

Программирование контроллера осуществляется в среде CODESYS V3.5 SP14 Patch 3. В рамках единого ПО пользователь разрабатывает управляющую логику, человеко-машинный интерфейс и настраивает обмен с другими устройствами.

В качестве модулей расширения входных и выходных сигналов рекомендуется к использованию линейка модулей ввода/вывода Мх210 с интерфейсом Ethernet.

Встроенные в контроллер два порта Ethernet и наличие межсетевого экрана позволяют применять его в качестве шлюза между промышленной сетью и сетью предприятия.

Области применения

ЖКХ: ИТП, ЦТП

ЖКХ: ИТП, ЦТП

Энергетика

Энергетика

Автоматизация зданий

Автоматизация зданий

Деревообрабатывающая промышленность

Деревообрабатывающая
промышленность

Водоснабжение и водоотведение

Водоснабжение
и водоотведение

Машиностроение и металлообработка

Машиностроение
и металлообработка

Особенности и преимущества

Высокая производительность

  • Процессор ARM® Cortex-A8 с частотой 800 МГц.
  • Большой объем памяти:
    • ROM 512 Мбайт (NAND).
    • RAM 256 Мбайт (DDR3).
    • RETAIN 64 Кбайт (MRAM).
  • Операционная система Linux с RT-патчем.
  • Поддержка быстрых входов/выходов до 95 кГц на выделенном PRU.

Эргономичный корпус

  • Крепление на DIN-рейку или на стену.
  • Съемные клеммники с невыпадающими винтами.
  • Удобная система укладки кабеля.
  • Тумблер Старт/Стоп и разъем для MicroSD-карты под крышкой.

Коммуникационные возможности

  • Ethernet дает ряд преимуществ:
    • высокая скорость опроса;
    • мультимастерность;
    • вариативная топология сети.
  • Поддержка протоколов Modbus RTU/ASCII/TCP, OPC UA (Server), MQTT, NTP.
  • Встроенный Firewall.
  • Поддержка Web-визуализации CODESYS.
  • Web-интерфейс для настройки и диагностики контроллера.
  • Простое подключение к OwenCloud.

Эксплуатация в тяжелых условиях

  • Расширенный диапазон питающего напряжения: =10…48 В.
  • Расширенный диапазон температуры окружающей среды: -40…+55 °С.

Схема применения

Схема применения

Сравнительная таблица ПЛК210 и ПЛК200

ПараметрПЛК210ПЛК200
Интерфейсы связи

4 × Ethernet 10/100 Мбит/c (RJ45)

2 × RS-485

1×RS-232

USB Device

2 × Ethernet 10/100 Мбит/c (RJ45)

1 × RS-485

USB Device

Подключаемые накопители

SD

USB Host

SD
Элементы управления

Тумблер СТАРТ / СТОП

Сервисная кнопка

Кнопка СБРОС

Тумблер СТАРТ / СТОП

Сервисная кнопка

Количество портов питания2 (основной и резервный)1
Поддержка STP / RSTPЕстьНет
Габаритные размеры (Ш×В×Г)(105×124×83) ±1 мм(82×124×83) ±1 мм

Функциональные схемы

Функциональная схема ОВЕН ПЛК200-01-CS

Функциональная схема ОВЕН ПЛК200-01-CS

Функциональная схема ОВЕН ПЛК200-02-CS

Функциональная схема ОВЕН ПЛК200-02-CS

Функциональная схема ОВЕН ПЛК200-03-CS

Функциональная схема ОВЕН ПЛК200-03-CS

Функциональная схема ОВЕН ПЛК200-04-CS

Функциональная схема ОВЕН ПЛК200-04-CS

Технические характеристики


ПараметрЗначение (свойства)
Питание
Напряжение питанияот 10 до 48 В (номинальное 24 В)

Потребляемая мощность, не более

- модификация 01

- модификация 02

- модификация 03

- модификация 04



13 Вт

12 Вт

10 Вт

10 Вт

Защита от переполюсовкиЕсть
Вычислительные ресурсы
Центральный процессор

RISC-процессор Texas Instruments Sitara AM3358,

800 МГц

Объем флеш-памяти (тип памяти)512 Мбайт (NAND) доступно для хранения файлов и архивов
Объем оперативной памяти (тип памяти)256 Мбайт (DDR3)
Объем Retain-памяти (тип памяти)64 Кбайт (MRAM)
Время выполнения пустого цикла (стабилизированное)3 мс
Интерфейсы связи
Ethernet 100 Base-T
Количество портов2 × Ethernet 10/100 Мбит/c (RJ45)
Поддерживаемые промышленные протоколы*
  • Modbus TCP (Master / Slave)
  • OPC UA (Server)
  • MQTT
Поддерживаемые прикладные протоколы*
  • NTP
  • FTP
  • SSH
  • HTTP
  • HTTPS
RS-485
Количество портов1
Поддерживаемые протоколы*

Modbus RTU (Master / Slave);

Modbus ASCII (Master / Slave);

ОВЕН (Master)

Скорость передачи1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 бит/с
Подтягивающие резисторыЕсть
USB Device
Количество портов1 × micro USB (RNDIS)
Поддерживаемые протоколы

CODESYS Gateway

FTP

SSH

HTTP

HTTPS

Подключаемые накопители
SD
Количество разъёмов1
Поддерживаемые устройстваmicroSD
Максимальная ёмкость

4 ГБ (microSD)

32 ГБ (microSDHC)

512 ГБ (microSDXC)

Поддерживаемые файловые системыFAT16, FAT32, ext4, NTFS (read only)
Часы реального времени

Погрешность хода, не более:

– при температуре +25 °С

– при температуре -40 °С и +55 °С



3 секунды в сутки

18 секунд в сутки

Тип источника питанияБатарея CR2032
Срок работы на одной батарее5 лет
Общие сведения
Габаритные размеры(82 × 124 × 83) ±1 мм
Масса, не более0,6 кг
Степень защиты корпуса по ГОСТ 14254–96IP20
Индикация на передней панелиСветодиодная
Встроенное оборудование
  • Источник звукового сигнала
  • Двухпозиционный тумблер СТАРТ / СТОП
  • Сервисная кнопка
Средняя наработка на отказ**60 000 ч
Средний срок службы8 лет

* Поддерживается реализация нестандартных протоколов с помощью системных библиотек.
** Кроме электромеханических переключателей и элемента питания часов реального времени.

Дискретные входы (DI и FDI)
ПараметрЗначение (свойства)
Дискретные входы (DI)

Быстрые дискретные входы

(FDI)

Режимы работы· определение логического уровня
  • определение логического уровня
  • счётчик высокочастотных импульсов
  • измерение частоты
  • обработка сигналов энкодера
Тип входов по ГОСТ Р 611311
Максимальный ток «логической единицы»5,5 мА
Максимальный ток «логического нуля»1,2 мА
Напряжение «логической единицы»9…30 В
Напряжение «логического нуля»0…5,5 В

Гистерезис выключения

«логической единицы», не менее

0,5 В
Подключаемые входные устройства

контактные датчики,

трехпроводные датчики,

имеющие на выходе транзистор n-p-n- или p-n-p-типа с открытым

коллектором

контактные датчики, трехпроводные датчики, имеющие на выходе транзистор n-p-n- или p-n-p-типа с открытым коллектором, AB и ABZ энкодеры
Минимальная длительность импульса, воспринимаемая входом3 мс5 мкс
Максимальная частота входного сигнала300 Гц*

95 кГц

45 кГц**

* Определяется длительностью цикла контроллера.
** При обработке сигналов энкодера.

Аналоговые входы (AI)
ПараметрЗначение (свойства)
Подключаемые сигналы
  • унифицированные сигналы: 0…5 мА, 0(4)…20 мА, ±50 мВ, ±1 В
  • термосопротивления: 50М, Cu50, 50П, Pt50, Ni100, 100М, Cu100, 100П, Pt100, Ni500, 500М, Cu500, 500П, Pt500, Ni1000, 1000М, Cu1000, 1000П, Pt1000, ТСМ гр. 23
  • термопары: L, J, N, K, S, R, B, T, A-1, A-2, A-3
  • сопротивление: 0…2 кОм, 0…5 кОм
Разрядность АЦП16 бит
Время опроса одного входа*унифицированные сигналыне более 0,6 с
ТСне более 0,9 с
ТПне более 0,6 с
сопротивленияне более 0,6 с
Предел основной приведенной погрешности при измеренииунифицированные сигналы±0,25 %
ТС±0,25 %
ТП±0,5 %
сопротивления±0,25 %
Максимальная дополнительная погрешность, вызванная влиянием электромагнитных помех, не более±0,3 %

Дополнительная погрешность, вызванная

изменением температуры окружающей

среды, на каждые 10 градусов, не более

0,2 предела допускаемой основной приведенной

погрешности измерения

ПРИМЕЧАНИЕ

* Поскольку опрос входов выполняется последовательно, общее время опроса равно сумме времен опроса всех активных входов. Если в параметре «Тип датчика» установлено значение «Датчик отключен», датчик исключается из списка опроса.

Дискретные выходы (DO) типа электромагнитное реле
ПараметрЗначение (свойства)
Тип контактаНормально-разомкнутый контакт
Режимы работы
  • генерация заданного количества импульсов
  • переключение логического состояния
Ток коммутации
  • 5 А (при напряжении не более 250 В (СКЗ), 50 Гц, резистивная нагрузка)
  • 3 А (при постоянном напряжении не более 30 В, резистивная нагрузка)
Максимальное напряжение на контакты реле
  • 264 В (СКЗ) переменного напряжения
  • 30 В постоянного напряжения
Минимальный ток коммутации10 мА
Категория применения по ГОСТ IEC 60947-5-1:2014АС-15, С300*
Механический ресурс реле, не менее5 000 000 переключений
Электрический ресурс реле при максимальном токе нагрузки, не менее
  • 35 000 переключение при 3 А, 30 В постоянного напряжения
  • 50000 переключений при 5 А 250 В (СКЗ) переменного напряжения
  • 50 000 переключений при категории применения AC-15, C300*
Время переключения контактов реле из состояния «лог. 0» в «лог. 1» или обратно, не более10 мс

* Управление электромагнитами переменным напряжением до 300 В (СКЗ) и полной мощностью до 180 ВА

Дискретные выходы (FDO) типа транзисторный ключ
ПараметрЗначение (свойства)
Режимы работы
  • переключение логического сигнала
  • генерация низкочастотного ШИМ сигнала
  • генерация высокочастотного ШИМ сигнала
  • генерация заданного количества импульсов
Режим включения выходаВерхний ключВерхний и нижний ключи
Напряжение питания выходов10…36 В
Максимальный постоянный ток нагрузки0,85 А0,15 А
Максимально допустимый кратковременный ток нагрузки1,3 А0,19 А
Максимальная частота выходного сигнала (для резистивной нагрузки)10 кГц60 кГц
Минимальная длительность выходного сигнала (для резистивной нагрузки)10 мкс1 мкс
Максимальная емкость нагрузки100 000 мкФ1 мкФ*
Типы защиты выходов
  • защита от короткого замыкания при включении питания
  • защита от пониженного питания выходов
  • защита от перегрева выходного каскада
  • защита от перегрузки по току выхода
  • защита от обратного тока самоиндукции

* Зависит от частоты и напряжения в цепи нагрузки
