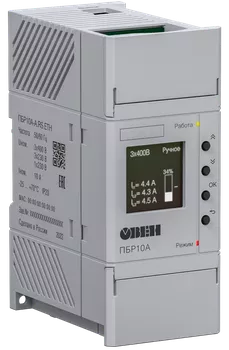

ПБР10А пускатель бесконтактный реверсивный

Описание


Прибор представляет собой многофункциональный полупроводниковый пускатель с микропроцессорным управлением, предназначенный для управления и защиты электрических исполнительных механизмов регулирующей, запорно-регулирующей и запорной арматуры, которые имеют в своем составе трехфазные асинхронные или синхронные двигатели с напряжением питания 3×400 В или 3×230 В либо однофазные конденсаторные двигатели переменного тока с напряжением питания 230 В.

Преимущества

  • OLED-дисплей с понятной индикацией.
  • Компактный корпус.
  • Несколько интерфейсов для управления (AI, DI, RS-485, Ethernet).
  • Сохранение журнала событий.
  • Разделение уровня доступов в меню.
  • USB-порт для настройки пускателя.

 Основные параметры

Параметр

Характеристика

Напряжение питания двигателя

  • 1×230 В (1-фазный двигатель)
  • 3×230 В (3-фазный двигатель)
  • 3×400 В (3-фазный двигатель)

Номинальный ток двигателя

До 10 А

Пуск

Плавный пуск с байпасными реле (время пуска 100 мс)

Управление

  • Универсальный аналоговый вход
  • 5 дискретных входов (3 программируемых)
  • Ethernet
  • Micro USB
  • RS-485

Степень защиты корпуса

IP20

Примеры применения

Применение ПБР10А в системе водоснабжения
Применение ПБР10А в нефтяной промышленности

Принцип работы

При получении команд на изменение положения арматуры прибор определяет необходимое направление движения арматуры и соответствующим образом коммутирует реле реверса. Далее производится плавный пуск электродвигателя арматуры посредством изменения угла управления силовыми симисторами (время пуска 100 мс). После разгона электродвигателя подключаются байпасные реле и переводят двигатель на работу от сети для снижения тепловых потерь в приборе. При достижении арматурой требуемого положения напряжение с электродвигателя снимается, и арматура останавливается. Положение арматуры контролируется по концевым выключателям и времени или по аналоговому датчику положения.

Функциональная схема

Технические характеристики


Параметр

Значение

Питание

Напряжение питания переменного

1×230 В

2×230 В

3×400 В

Частота питающего напряжения

50(±3), 60(±3) Гц

Нагрузка

Максимальный ток

10 А

Максимальное количество пусков электродвигателя в час

630

Аналоговый вход

Количество

2

Тип входов

0…10 В, 2…10 В, 0…20 мА, 4…20 мА, 0…5 мА

Номинальное значение входного сопротивления

40 кОм (0…10 В, 2…10 В)

125 Ом (0…20 мА, 4…20 мА, 0…5 мА)

Дискретный вход

Количество

5

Тип входов

Цифровой

Напряжение:

«Логической единицы»

15…30 В

«Логического нуля»

-3…5 В

Минимальная длительность импульса1 мс

Аналоговый выход (опционально)

Количество

1

Тип выхода

0…1 В, 0…10 В, 0…20 мА, 4…20 мА

Дискретный выход

Количество

1

Тип выхода

Релейный, НО

Тип нагрузки

Резистивная

RS-485

Максимальная скорость обмена

115200 Кбит/с

Максимальная длина линии связи

1200 м

Протокол обмена

Modbus RTU

Ethernet

Скорость обмена

10/100 Мбит/с

Протокол обмена

Modbus TCP

USB

Версия

2.0

Тип разъема

MicroUSB

Корпус

Степень защиты корпуса

IP20

Полный список технических характеристик вы сможете найти в руководстве по эксплуатации.
