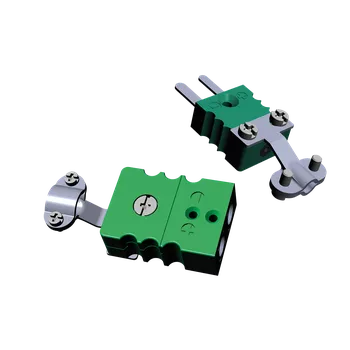

Разъемы для преобразователей термоэлектрических

Термопарные разъемы применяются для протяженных и разветвленных измерительных линий.

1080 руб с НДС

Цены


Цены от 1080 RUB

Модификации

Наименование
Цена, руб с НДС
Срок поставки, раб.дней
ВИЛКА СТАНДАРТ, ТИП К1080На складе
РОЗЕТКА СТАНДАРТ, ТИП N1080На складе

Описание


Термопарные разъемы применяются для протяженных и разветвленных измерительных линий.

Контакты разъемов производятся из соответствующих термопарных сплавов, что позволяет избежать дополнительных температурных погрешностей. На разъемы нанесена полярность контактов, благодаря чему обеспечивается правильное подключение. Максимально допустимая температура на разъеме – 200 ˚С.

Термопарные разъемы применяются для протяженных и разветвленных измерительных линий. Их применение позволяет оперативно заменять/добавлять датчики в АСУ ТП. Термопарные разъемы поставляются как отдельно, так и в составе ДТПХхх4 на основе КТМС. Соответствуют стандартам ASTM E1129 и ASTM E1684.

Конструктивные исполнения вилок термопарных разъемов

Конструктивное исполнение

Модель (обозначение при заказе)

Цвет розетки

НСХ

Вилка стандарт

Вилка стандарт, тип К

Зеленый

Хромель-алюмель (К)

Вилка стандарт, тип N

Розовый

Нихросил-нисил (N)

Вилка стандарт, тип J

Черный

Железо-константан (J)

Вилка мини

Вилка мини, тип К

Зеленый

Хромель-алюмель (К)

Вилка мини, тип N

Розовый

Нихросил-нисил (N)

Вилка мини, тип J

Черный

Железо-константан (J)

Конструктивные исполнения розеток термопарных разъемов

Конструктивное исполнение

Модель (обозначение при заказе)

Цвет розетки

НСХ

Розетка стандарт

Розетка стандарт, тип К

Зеленый

Хромель-алюмель (К)

Розетка стандарт, тип N

Розовый

Нихросил-нисил (N)

Розетка стандарт, тип J

Черный

Железо-константан (J)

Розетка мини

Розетка мини, тип К

Зеленый

Хромель-алюмель (К)

Розетка мини, тип N

Розовый

Нихросил-нисил (N)

Розетка мини, тип J

Черный

Железо-константан (J)
