ОВЕН ДТПХхх5 термопары с коммутационной головкой

Предназначены для температурных измерений твердых, жидких и газообразных сред. Позволяют проводить измерения достаточно высоких температур – до 900 °С. Присоединение термопар хх5 к измерительной линии производится термопарным кабелем (кабель в комплекте не поставляется, заказывается отдельно).

1284 руб с НДС

Цены


Цены от 1284 RUB

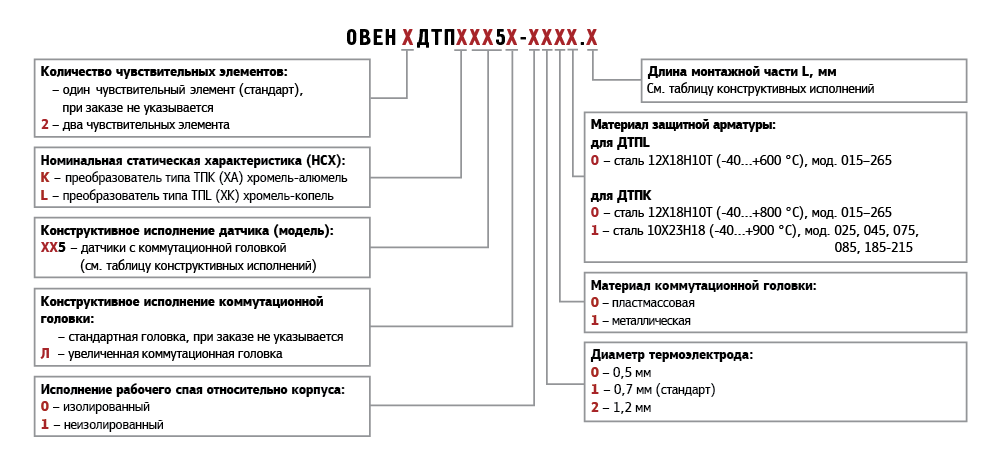

ОВЕН ДТПХхх5 термопары с коммутационной головкой 0

Модификации

Наименование
Цена, руб с НДС
Срок поставки, раб.дней
ДТПL025-0100.12012845
ДТПL025-0100.10012845
ДТПL025-0000.16012845
ДТПL025-0100.8012845
ДТПL025-0100.16012845
ДТПL025-0100.18012845
ДТПL025-0100.20012845
ДТПL025-0100.6012845
ДТПК025-0100.8012845
ДТПК025-0100.16012845
ДТПL015ЭD6-0100.16012845
ДТПL025-1100.10012845
ДТПL015-0100.6012845
ДТПК025-1100.1201284По запросу
ДТПК025-0100.12012845
ДТПК025-0100.10012845
ДТПК025-0100.18012845
ДТПК025-0100.6012845
ДТПК025-0100.20012845
ДТПL015ЭD6-0100.10012845
ДТПК015-1100.16012845
ДТПК015-0100.15012845
ДТПК015-1100.20012845
ДТПL015-0100.10012845
ДТПL015-1000.801284По запросу

Описание


Предназначены для температурных измерений твердых, жидких и газообразных сред. Позволяют проводить измерения достаточно высоких температур – до 900 °С. Присоединение термопар хх5 к измерительной линии производится термопарным кабелем (кабель в комплекте не поставляется, заказывается отдельно).

Номинальные статические характеристики (НСХ) по ГОСТ Р 8.585-2001:

  • ТХА (К) – для ДТПК
  • ТХК (L) – для ДТПL

Показатели надежности термоэлектрических преобразователей ДТПХхх5 при соблюдении условий эксплуатации в диапазоне температур от -40 до +600 °С для ДТПL (ХК) и от -40 до +800 °С для ДТПК (ХА) (до +900 °С в зависимости от материала арматуры):

  • вероятность безотказной работы – не менее 0,95 за 16 000 час;
  • средний срок службы – не менее 4 лет;
  • гарантийный срок эксплуатации – 2 года.

Температура клеммной головки в рабочих условиях эксплуатации не должна превышать температуру:

  • 200 °С – для клеммных головок из алюминиевого сплава;
  • 120 °С – для головок из полиамида.

Для монтажа датчиков ДТПХхх5 со штуцером на объекты измерения температуры рекомендуется применять гильзы ГЗ.16 и ГЗ.25, бобышки Б.П.1 и Б.У.1.

Устойчивость к внешним механическим воздействиям по ГОСТ Р 52931-2008: ДТПК (L) без монтажных элементов (в металлической гладкой защитной арматуре) соответствуют группе V2, остальные группе N2.

Конструктивное исполнение коммутационной головки для ДТП

Стандартное исполнение

Увеличенная

ПластмассоваяМеталлическаяПластмассовая

Металлическая

Модели с коммутационной головкой ОВЕН ДТП

 Модели с коммутационной головкой ОВЕН ДТСП

Модели с коммутационной головкой ОВЕН ДТП

 Модели с коммутационной головкой ОВЕН ДТП

Конструктивные исполнения датчиков

Конструктивное исполнение

Модель

Параметры

Материал

Длина монтажной части L, мм

Конструктивное исполнение ДТП015

015

D=8 мм

ДТПL сталь 12Х18Н10Т

(-40…+600 °С)

ДТПК сталь 12Х18Н10Т

(-40…+800 °С)

60, 80, 100,

120, 160, 180,

200, 250, 320,

400, 500, 630,

800, 1000, 1250,

1600, 2000

025

D=10 мм

ДТПL сталь 12Х18Н10Т

(-40…+600 °С)

ДТПК сталь 12Х18Н10Т

(-40…+800 °С)

ДТПК сталь 10Х23Н18

(-40…+900 °С)

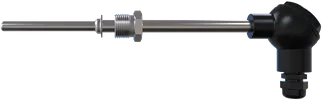

Конструктивное исполнение ДТП035

Подвижный штуцер

035

D=8 мм,

M=20×1,5 мм**, S=22 мм

ДТПL сталь 12Х18Н10Т

(-40…+600 °С)

ДТПК сталь 12Х18Н10Т

(-40…+800 °С)

045

D=10 мм,

M=20×1,5 мм**, S=22 мм

ДТПL сталь 12Х18Н10Т

(-40…+600 °С)

ДТПК сталь 12Х18Н10Т

(-40…+800 С)

ДТПК сталь 10Х23Н18

(-40…+900 °С)

Конструктивное исполнение ДТП055

Подвижный штуцер

055

D=10 мм,

M=20×1,5 мм**, S=22 мм

ДТПL сталь 12Х18Н10Т

 (-40…+600 °С)

ДТПК сталь 12Х18Н10Т

(-40…+800 °С)

80, 100, 120,

160, 180, 200,

250, 320, 400,

500, 630, 800,

1000, 1250, 1600,

2000

Конструктивное исполнение ДТП065

065

D=8 мм,

M=20×1,5 мм**, S=27 мм

ДТПL сталь 12Х18Н10Т

(-40…+600 °С)

ДТПК сталь 12Х18Н10Т

(-40…+800 °С)

60, 80, 100,

120, 160, 180,

200, 250, 320,

400, 500, 630,

800, 1000, 1250,

1600, 2000

075

D=10 мм,

M=20×1,5 мм**, S=27 мм

ДТПL сталь 12Х18Н10Т

(-40…+600 °С)

ДТПК сталь 12Х18Н10Т

(-40…+800 °С)

ДТПК сталь 10Х23Н18

(-40…+900 °С)

085

D=10 мм,

M=27×2 мм**, S=32 мм

ДТПL сталь 12Х18Н10Т

(-40…+600 °С)

ДТПК сталь 12Х18Н10Т

(-40…+800 °С)

ДТПК сталь 10Х23Н18

(-40…+900 °С)

Конструктивное исполнение ДТП095

Подвижный штуцер

095

D=10 мм,

M=20×1,5 мм**, S=22 мм

ДТПL сталь 12Х18Н10Т

(-40…+600 °С)

ДТПК сталь 12Х18Н10Т

(-40…+800 °С)

Конструктивное исполнение ДТП105

105

D=8 мм,

M=20×1,5 мм**, S=2 мм

ДТПL сталь 12Х18Н10Т

(-40…+600 °С)

ДТПК сталь 12Х18Н10Т

(-40…+800 °С)

Конструктивное исполнение ДТП185

Подвижный штуцер

185

D=10 мм, M=22×1,5 мм**,

S=27 мм

ДТПL сталь 12Х18Н10Т

(-40…+600 °С)

ДТПК сталь 12Х18Н10Т

(-40…+800 °С)

ДТПК сталь 10Х23Н18

(-40…+900 °С), диаметр 10 мм

80, 100, 120,

160, 180,200,

250, 320, 400

195

D=10 мм, M=27×2 мм**,

S=27 мм

Конструктивное исполнение ДТП205

Подвижный штуцер

205

D=10 мм, M=22×1,5 мм**,

S=27 мм, R=9,5 мм

215

D=10 мм, M=27×2 мм**,

S=32 мм, R=12 мм

Конструктивное исполнение ДТП265

Подвижный штуцер

265

D=6 мм, M=22×1,5 мм**,

S=27 мм

 ДТПL сталь 12Х18Н10Т

(-40…+600 °С)

ДТПК сталь 12Х18Н10Т

(-40…+800 °С)

80, 100, 120,

160, 180, 200,

250, 320, 400,

500, 630, 800,

1000

Для присоединения датчика к вторичным устройствам вы можете подобрать кабели для термопар.

Технические характеристики


Характеристика

Значение

ДТПLхх5

ДТПКхх5

Номинальная статическая характеристика (НСХ)

L (ХК) хромель-копель

K (ХА) хромель-алюмель

Рабочий диапазон измеряемых температур

-40...+600 °С

-40…+800°С

-40…+900°С

Класс допуска датчика

2

Условное давление

0,4…10 МПа (в зависимости от конструктивного исполнения)

Исполнение рабочего спая термопары, относительно корпуса датчика

изолированный

неизолированный

Диаметр термоэлектродной проволоки

0,5 мм; 0,7 мм; 1,2 мм

Показатель тепловой инерции, не более:

- с изолированным рабочим спаем

20 с

- с неизолированным рабочим спаем10 с

Количество рабочих термопар в изделии

1 или 2

Материал защитной арматуры

сталь 12Х18Н10Т

сталь 10Х23Н18

Степень защиты по ГОСТ 14254

IP54/IP67

Продолжительность эксплуатации термопар в спокойной атмосфере чистого воздуха, при котором изменение т.э.д.с. не превышает 1 %

Тип термо­электри­ческого преобра­зователя

Номинальная статическая характе­ристика (НСХ)

Диаметр проволоки, мм

Темпера­тура эксплу­атации, °С

Продолжи­тельность эксплу­атации, ч

ДТПК (ХА)

хромель – алюмель

5,0; 3,2

800

10000

1000

2000

1200

100

1,5

800

10000

1000

1000

1100

200

1,2

800

10000

1000

500

1100

200

0,7

800

6000

1000

300

0,5

800

1000

1000

100

0,3; 0,2

600

10000

800

200

ДТПL (ХК)

хромель – копель

5,0; 3,2; 1,5

600

10000

800

1000

1,2; 0,7

600

10000

800

500

0,5

600

5000

0,3; 0,2

600

1000
