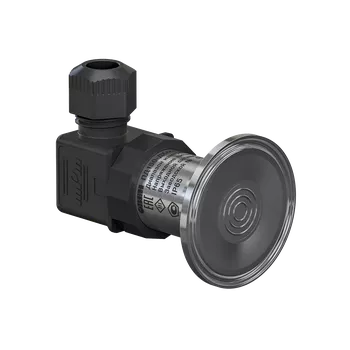

ПД180 датчик давления для пищевых и фармацевтических производств

Датчик ОВЕН ПД180 представляет собой малогабаритный преобразователь давления с залитым компаундом корпусом с широким набором гигиенических присоединений и электроразъёмом EN 175301-803, форма А (DIN 43650 A).

Описание


Датчик ОВЕН ПД180 представляет собой малогабаритный преобразователь давления с залитым компаундом корпусом с широким набором гигиенических присоединений и электроразъёмом EN 175301-803, форма А (DIN 43650 A).

Отсутствие скрытых полостей в используемых присоединениях ОВЕН ПД180 позволяет датчику работать в производственных процессах, где исключены «мёртвые зоны» для санобработки внутренних полостей и где используются вязкие или полимеризующиеся среды.

Датчик предназначен для применения в пищевом и фармацевтическом производствах, мазутохранилищах, химическом производстве.

Основные характеристики

  • Присоединения к процессу:
    • CLAMP по стандарту DIN 32676 – размеры DN15 (20), DN25 (32, 40), DN50;
    • молочная гайка по стандарту DIN 11851 – размеры DN20, DN25, DN32, DN40, DN50.
  • Диапазоны измерений ДИ / ДИВ / ДВ от 0,04 до 2,5 МПа.
  • Погрешность 0,5 % и 0,25 % ВПИ.
  • Пылевлагозащита IP65 «водяные струи с любого направления».

Технические характеристики


Наименование

Значение

Выходной сигнал

4...20 мА, 2-проводная схема «токовая петля»

Основная приведенная погрешность

0,25 %; 0,5 % ВПИ

Диапазон рабочих температур измеряемой среды

-40…+100 °С

Напряжение питания

12…36 В постоянного тока (номинальное 24 В)

Сопротивление нагрузки

0…1,6 кОм (в зависимости от напряжения питания)

Максимальная потребляемая мощность

не более 0,9 Вт

Защита от подачи напряжения питания обратной полярности

есть

Устойчивость к климатическим воздействиям

УХЛ3.1

Устойчивость к механическим воздействиям

группа исполнения V3 по ГОСТ Р 52931

Помехоустойчивость

класс А по ГОСТ 30804.6.2-2013

Степень защиты корпуса

IP65

Диапазон рабочих температур окружающего воздуха

–20…+80 °С

Атмосферное давление рабочее

66...106,7 кПа

Среднее время наработки на отказ

не менее 500 000 ч

Средний срок службы

12 лет

Межповерочный интервал

Сертификат СИ на стадии получения

Методика поверки

КУВФ.406230.100 МП

Вес датчика без упаковки / в упаковке

0,3 кг / 0,4 кг

Присоединение к измеряемому процессу

  • CLAMP по стандарту DIN 32676 – размеры DN15 (20), DN25 (32, 40), DN50
  • Молочная гайка по стандарту DIN 11851 – размеры DN20, DN25, DN32, DN40, DN50

Тип электрического соединения

электроразъём EN 175301-803 форма А (DIN 43650 A)

Габаритный размер, не более

92×27 мм

Перегрузочная способность

не менее 200 % от ВПИ

Давление перегрузки разрушения

не менее 400 % от ВПИ
