ОВЕН ПД100И модели 8х1-Exi искробезопасные датчики для газораспределительных систем

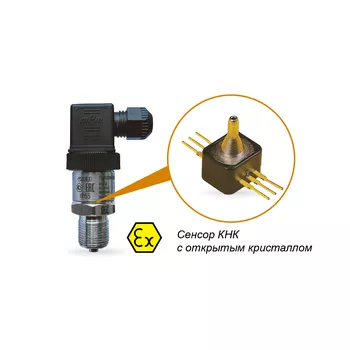

Датчики давления ОВЕН ПД100И-Exi моделей 811/871/881 представляют собой преобразователи давления с открытым измерительным кремниевым кристаллом сенсора и кабельным вводом стандарта EN175301-803 (DIN43650 А).

От 5880 руб с НДС

Цены


Цены от 5880 RUB

Модификации

Наименование
Цена, руб с НДС
Срок поставки, раб.дней
ПД100И-ДВ0,0004-871-1,558805
ПД100И-ДВ0,00025-871-1,558805
ПД100И-ДИ0,001-811-0,5-ЕХI67205
ПД100И-ДИ0,004-811-0,5-ЕХI67205
ПД100И-ДВ0,025-811-0,5-ЕХI67205
ПД100И-ДИ0,016-811-0,5-ЕХI67205
ПД100И-ДВ0,04-811-0,5-ЕХI67205
ПД100И-ДВ0,0025-811-0,5-ЕХI67205
ПД100И-ДИ0,01-811-0,5-ЕХI67205
ПД100И-ДВ0,06-811-0,5-ЕХI67205
ПД100И-ДВ0,001-811-0,5-ЕХI67205
ПД100И-ДВ0,1-811-0,5-ЕХI67205
ПД100И-ДИ0,0025-811-0,5-ЕХI67205
ПД100И-ДИ0,025-811-0,5-ЕХI67205
ПД100И-ДИ0,006-811-0,5-ЕХI67205
ПД100И-ДВ0,01-811-0,5-ЕХI67205
ПД100И-ДИ0,00025-811-1,5-ЕХI67205
ПД100И-ДИ0,0016-811-0,5-ЕХI67205
ПД100И-ДВ0,016-811-0,5-ЕХI67205
ПД100И-ДВ0,001-811-1,0-ЕХI67205
ПД100И-ДИ0,04-811-0,5-ЕХI67205
ПД100И-ДИ0,016-871-0,25-ЕХI67205
ПД100И-ДИВ0,003-811-0,5-ЕХI67205
ПД100И-ДИ0,1-811-0,5-ЕХI67205
ПД100И-ДИ0,06-811-0,5-ЕХI67205

Описание


Датчики давления ОВЕН ПД100И-Exi моделей 811/871/881 представляют собой преобразователи давления с открытым измерительным кремниевым кристаллом сенсора и кабельным вводом стандарта EN175301-803 (DIN43650 А).

Данные модели измеряют низкие давления неагрессивных газов, в том числе метана.

Преобразователи данной модели предназначены для создания систем автоматического регулирования и управления в котельной автоматике, системах вентиляции, на тепловых пунктах и т.п.

Основные характеристики преобразователей на низкие давления.

  • измерение избыточного/вакуумметрического/избыточно-вакуумметрического давления неагрессивных газов (воздух, природный газ, печной газ).
  • преобразование давления в унифицированный сигнал постоянного тока 4...20 мА.
  • верхний предел измеряемого давления (ВПИ) – от 1,0 кПа до 100,0 кПа.
  • перегрузочная способность – не менее 400% ВПИ.
  • основная приведенная погрешность – 1,0 , 0,5 , 0,25 % ВПИ.
  • степень защиты корпуса и электроразъема преобразователя – IP65.
  • помехоустойчивость удовлетворяют требованиям к оборудованию класса А по ГОСТ30804.6.2-2013.

Обозначение при заказе

ПД100И-ДИ-Exi моделей 811/871/881
ПД100И-ДВ-Exi моделей 811/871/881
ПД100И-ДИВ-Exi моделей 811/871/881

Технические характеристики


Наименование

Значение

Выходной сигнал постоянного тока4...20 мА, 2-проводная схема
Основная приведенная погрешность0,25; 0,5; 1,0 % ВПИ
Диапазон рабочих температур измеряемой среды–20…+85 °С
Напряжение питания12…36 В постоянного тока
Сопротивление нагрузки0…1,0 кОм (в зависимости от напряжения питания)
Потребляемая мощностьне более 0,8 Вт
Устойчивость к механическимгруппа исполнения V3
воздействиямпо ГОСТ Р 52931
Степень защиты корпусаIP65
Устойчивость к климатическим воздействиямУХЛ3.1
Диапазон рабочих температур окружающего воздуха–20…+80 °С
Атмосферное давление рабочее66...106,7 кПа
Среднее время наработки на отказне менее 500 000 ч
Средний срок службы12 лет
Межповерочный интервал4 / 5 лет
Методика поверкиКУВФ.406230.100 МП
Вес без упаковки / в упаковке0,2 кг / 0,3 кг
Штуцер для подключения давленияM20×1,5 манометрической формы, G1/2 манометрической формы, G1/4
Тип электрического соединителяEN175301-803 форма А
Габаритный размер (по высоте)не более 95 мм

Перегрузочная способность

не менее 400 % от ВПИ

Предельное давление перегрузки

не менее 700 % от ВПИ
