ОВЕН ПД100И модель 141 датчик давления для вязких, загрязнённых сред

Датчики ПД100И модели 141 предназначены для непрерывного преобразования избыточного, вакуумметрического, избыточно-вакуумметрического давления и уровня измеряемой среды в унифицированный сигнал "токовая петля" 4...20 мА. Присоединение "торцевая мембрана" позволяет производить измерение сильнозагрязнённых, вязких сред.

От 20328 руб с НДС

Цены


Цены от 20328 RUB

Модификации

Наименование
Цена, руб с НДС
Срок поставки, раб.дней
ПД100И-ДВ0,025-141-1,52032827
ПД100И-ДИ0,016-141-1,52032827
ПД100И-ДВ0,01-141-1,52032827
ПД100И-ДИ0,025-141-1,52032827
ПД100И-ДВ0,016-141-1,52032827
ПД100И-ДИ0,01-141-1,52032827
ПД100И-ДИВ0,03-141-1,52032827
ПД100И-ДИВ0,0125-141-1,52032827
ПД100И-ДВ0,04-141-0,52215227
ПД100И-ДИ0,4-141-0,52215227
ПД100И-ДИ0,1-141-0,52215227
ПД100И-ДИ1,0-141-0,52215245
ПД100И-ДИ0,04-141-0,252215227
ПД100И-ДВ0,1-141-0,52215227
ПД100И-ДИ0,04-141-0,52215227
ПД100И-ДИ0,1-141-0,252215227
ПД100И-ДИ0,25-141-0,52215245
ПД100И-ДИ0,06-141-0,252215227
ПД100И-ДИ0,6-141-0,252215227
ПД100И-ДИ0,16-141-0,52215260
ПД100И-ДИ0,06-141-0,52215227
ПД100И-ДИ1,0-141-0,252215245
ПД100И-ДИ0,6-141-0,52215227
ПД100И-ДИ1,6-141-0,252215227
ПД100И-ДИВ0,5-141-0,52215227

Описание


Датчики ПД100И модели 141 предназначены для непрерывного преобразования избыточного, вакуумметрического, избыточно-вакуумметрического давления и уровня измеряемой среды в унифицированный сигнал «токовая петля» 4…20 мА. Присоединение «торцевая мембрана» позволяет производить измерение сильнозагрязнённых, вязких сред.

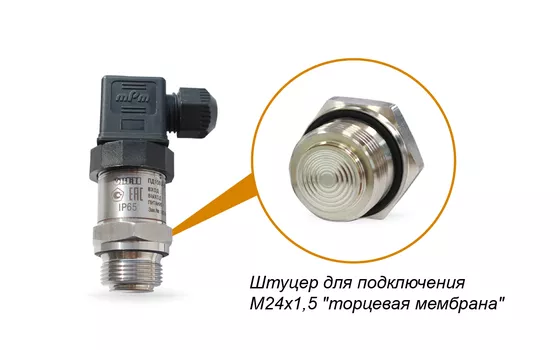

Датчики давления ПД100И модели 141 представляют собой преобразователи давления с торцевой мембраной из нержавеющей стали AISI316L в штуцере с резьбой М24×1,5. В датчиках устанавливается высокочувствительный сенсор.

Датчики ПД100И модели 141 применяются для измерения уровня в открытых емкостях и измерения давления в трубопроводах на пищевых производствах, целлюлозно-бумажных комбинатах, мазутных складах, водоканалах, пожарных системах и других производствах с вязкими и загрязненными средами: молочные продукты, патока, целлюлозные пульпы, пенообразователи, канализационные стоки и т.п

Основные характеристики

  • Преобразование давления в унифицированный сигнал постоянного тока 4...20 мА.
  • Верхний предел измеряемого давления (ВПИ) – от 10 кПа до 4,0 МПа.
  • Перегрузочная способность – не менее 200 % ВПИ.
  • Степень защиты корпуса и электроразъема преобразователя – IP65.
  • Основная приведенная погрешность –  0,25; 0,5 % ВПИ.

Технические характеристики


Наименование

Значение

Выходной сигнал постоянного тока

4...20 мА, 2-проводная схема

Основная приведенная погрешность

0,25; 0,5 % ВПИ

Диапазон рабочих температур измеряемой среды

–40…+100 °С

Напряжение питания

12…36 В постоянного тока

Сопротивление нагрузки

0…1,0 кОм (в зависимости от напряжения питания)

Потребляемая мощность

не более 0,8 Вт

Помехоустойчивость

класс А по ГОСТ 30804.6.2-2013

Устойчивость к механическим воздействиям

группа исполнения V3 по ГОСТ Р 52931

Степень защиты корпуса

IP65

Устойчивость к климатическим воздействиям

УХЛ3.1

Диапазон рабочих температур окружающего воздуха

–40…+80 °С

Атмосферное давление рабочее

66...106,7 кПа

Среднее время наработки на отказ

не менее 500 000 ч

Средний срок службы

12 лет

Межповерочный интервал

ПД100 – 2 года, ПД100И – 4 / 5 лет

Методика поверки

КУВФ.406230.100 МП

Вес без упаковки / в упаковке

0,2 кг / 0,3 кг

Штуцер для подключения

M24×1,5 «торцевая мембрана»

Тип электрического соединителя

EN175301-803 форма А

Габаритный размер (по высоте)

не более 95 мм

Перегрузочная способность

не менее 200 % от ВПИ

Предельное давление перегрузки

не менее 400 % от ВПИ
