ТРМ212 ПИД-регулятор с универсальным входом для задвижек с RS-485

Аналог ОВЕН ТРМ12 с дополнительным входом и интерфейсом RS-485.

Рекомендуется для управления клапанами и задвижками с электроприводом:

  • в системах ГВС, газового и парового отопления;
  • в теплообменных аппаратах (пастеризаторах);
  • при подаче охлаждающей жидкости в контурах водяных охладителей;
  • при регулировании соотношения газ/воздух

Описание


Назначение прибора ОВЕН ТРМ212

Аналог ОВЕН ТРМ12 с дополнительным входом и интерфейсом RS-485.

Рекомендуется для управления клапанами и задвижками с электроприводом:

  • в системах ГВС, газового и парового отопления;
  • в теплообменных аппаратах (пастеризаторах);
  • при подаче охлаждающей жидкости в контурах водяных охладителей;
  • при регулировании соотношения газ/воздух,

а также в другом технологическом оборудовании, где используются запорно-регулирующие или трехходовые клапаны и задвижки с электроприводом.

Класс точности 0,5 (термопары)/0,25 (другие типы сигналов).

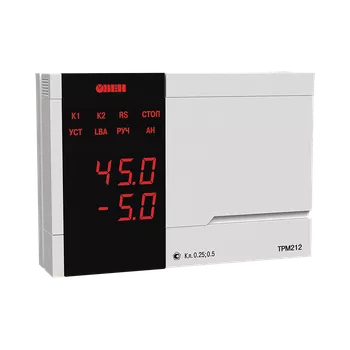

Прибор выпускается в 4-х типах корпусов: настенном Н, щитовых Щ1, Щ2 и новом эргономичном корпусе Н2

Основные функции прибора ОВЕН ТРМ212

  • Два универсальных входа для подключения широкого спектра датчиков температуры, давления, влажности, расхода, уровня и т. п.
  • Возможность работы с датчиками, имеющими квадратичную характеристику
  • Вычисление разности, суммы, отношения и корня из разности двух измеряемых величин
  • Измерение и регулирование расхода по перепаду давления на стандартных сужающих устройствах (диафрагма, сопло и трубка Вентури) без применения диф. манометра
  • ПИД-регулирование измеренной или вычисленной величины с использованием:
    • электропривода запорно-регулирующего (КЗР) или трехходового клапана
    • задвижки с аналоговым входом 4…20 мА или 0…10 В в автоматическом, ручном и дистанционном режимах.
  • Автонастройка ПИД-регулятора по современному эффективному алгоритму, оптимизация выхода на уставку
  • Подключение датчика положения задвижки ко входу 2
  • График коррекции уставки регулятора по величине, измеренной на втором входе
  • Дистанционный пуск и остановка ПИД-регулятора
  • Сигнализация об обрыве в цепи регулирования (LBA)
  • Встроенный интерфейс RS'485 (протокол ОВЕН, Modbus ASCI/RTU)
  • Конфигурирование на ПК или с лицевой панели прибора
  • Уровни защиты настроек для разных групп специалистов

Вы можете скачать бесплатно ПО для прибора ОВЕН ТРМ212: ОРС-сервер, драйвер для работы со SCADA-системой TRACE MODE; библиотеки WIN DLL

Возможные обозначения при заказе:

ТРМ212-Н.РР – это прибор в настенном корпусе, с универсальным входом, предназначенный для управления задвижкой с электромеханическим приводом с релейным управлением "больше/меньше", 220 В (1й выход – реле "больше", 2й выход – реле "меньше").

ТРМ212-Н.УР – это прибор в настенном корпусе, с универсальным входом, предназначенный для управления задвижкой с сигналом управлния 0...10 В (1й выход – 0...10 В, 2й выход – реле для сигнализации).

Технические характеристики


Питание

Напряжение питания

90…245 В переменного тока

Частота напряжения питания

47...63 Гц

Функции входов

Количество универсальных входов

2

Функции входа 1

измерительный

Функции входа 2

измерительный (в т.ч. датчик положения)

дополнительный (дистанционный пуск/остановка регулирования)

Универсальные измерительные входы

Типы входных датчиков и сигналов, подключаемых к измерительным входам

см. таблицу «Характеристики измерительных датчиков»

Время опроса входа

не более 1 с

Входное сопротивление при подключении источника сигнала:

– тока

100 Ом ± 0,1 % (при подключении внешнего резистора)

– напряжения

не менее 100 кОм

 Предел допустимой основной погрешности:

– для термометров сопротивления

±0,25 %

– для остальных видов сигналов

±0,5 %

Дополнительный вход (вход 2)

Сопротивление внешнего ключа:

– в состоянии «замкнуто»

менее 1 кОм

– в состоянии «разомкнуто»

более 100 кОм

Выходы

Количество выходных устройств

2

Интерфейс связи

Тип интерфейса

RS-485

Скорость передачи данных

2.4; 4.8; 9.6; 14.4; 19.6; 28.8; 38.4; 57.6; 115.2 кбит/с

Тип кабеля

экранированная витая пара

Протокол передачи данных

ОВЕН, Modbus RTU, Modbus ASCII

Корпус

Габаритные размеры и степень защиты корпуса

Щитовой Щ1

96×96×70 мм, IP54*

Щитовой Щ2

96×48×100 мм, IP54*

Настенный Н

130×105×65 мм, IP44

Настенный Н2

150×105×35 мм, IP20

* со стороны передней панели

Характеристики выходных устройств

Обозначения

Тип выходного устройства (ВУ)

Электрические характеристики

Р

электромагнитное реле

1 А при 220 В 50...60 Гц, cos φ > 0,4 или 30 В пост. тока

К

транзисторная оптопара структуры n–p–n типа

200 мА при 40 В пост. тока

С

симисторная оптопара

50 мА при 240 В (в имульсном режиме до 0,5 А)

И

цифроаналоговый преобразователь «параметр–ток 4…20 мА»

нагрузка 0…1000 Ом, напряжение питания 15...32 В пост. тока

У

цифроаналоговый преобразователь «параметр–напряжение 0…10 В»

нагрузка не менее 2 кОм, напряжение питания 15...32 В

Т

выход для управления
твердотельным реле

выходное напряжение 4...6 В
максимальный выходной ток 50 мА

Характеристики датчиков и входных сигналов

Тип датчика

Диапазон измерений

ТСП50 W100 = 1.385

–200…+750 °С

ТСП100 W100 = 1.385 (Pt 100)

–200…+750 °С

ТСП50 W100 = 1.391

–200…+750 °С

ТСП100 W100 = 1.391

–200…+750 °С

ТСП гр. 21 (R0=46 Oм, W100 = 1.391)

–200…+750 °С

ТСМ50 W100 = 1.426

–50…+200 °С

ТСМ100 W100 = 1.426

–50…+200 °С

ТСМ гр. 23 (R0=53 Ом, W100 = 1.426)

–50…+200 °С

ТСМ50 W100 = 1.428

–190…+200 °С

ТСМ100 W100 = 1.428

–190…+200 °С

термопара ТВР (А-1)

0…+2500 °С

термопара ТВР (А-2)

0…+1800 °C

термопара ТВР (А-3)

0…+1800 °C

термопара ТПР (В)

+200…+1800 °C

термопара ТЖК (J)

–200…+1200 °С

термопара ТХА (K)

–200…+1300 °С

термопара ТХК (L)

–200…+800 °С

термопара ТНН (N)

–200…+1300 °С

термопара ТПП (R)

0…+1750 °C

термопара ТПП (S)

0…+1750 °C

термопара ТМК (Т)

–200…+400 °C

ток 0…5 мА

0…100 %

ток 0…20 мA

0…100 %

ток 4…20 мА

0…100 %

напряжение –50…+50 мВ

0…100 %

напряжение 0…1 В

0…100 %

датчик положения задвижки резистивный до 2 кОм

0…100 %

датчик положения задвижки токовый 0...20 мА

0…100 %

Условия эксплуатации

Температура воздуха, окружающего корпус прибора

+1…+50 °C

Атмосферное давление

84...106,7 кПа

Относительная влажность воздуха (при 35 °C)

30...80 %
