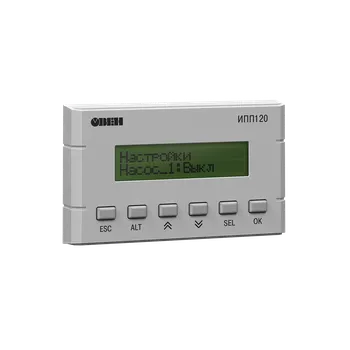

ИПП120 информационная программируемая панель оператора

ОВЕН ИПП120 – компактная символьная панель оператора с управляющей логикой. Предназначена для вывода и редактирования текстовых и цифровых параметров системы. Может применяться в тяжелых условиях эксплуатации совместно с контроллерами или модулями ввода/вывода, подключенными по сети RS-485.

Описание


ОВЕН ИПП120 – компактная символьная панель оператора с управляющей логикой. Предназначена для вывода и редактирования текстовых и цифровых параметров системы. Может применяться в тяжелых условиях эксплуатации совместно с контроллерами или модулями ввода/вывода, подключенными по сети RS-485.

Основные особенности ОВЕН ИПП120

  • Крепление в отверстие 22,5 мм
  • Использование в тяжелых условиях эксплуатации: IP65, -20…+55 °C
  • Конфигурирование в среде OWEN Logic (начиная с версии 1.10.149)
  • Задание управляющей логики по сети RS-485
  • Работа по сети по протоколу Modbus RTU/ASCII в режиме Master/Slave
  • Не требует питания при программировании через USB
  • ЖК экран 2×16, 6 механических кнопок
  • Вывод текстовых и цифровых параметров
  • Доступ к внесению изменений по паролю
  • Часы реального времени со сроком службы 10 лет
  • Применение в  мобильных установках: питание =9…32 В

Технические характеристики


Наименование

Значение

Напряжение питания

=9…32 В (номинальное =24 В)

Потребляемая мощность

не более 2,5 Вт

Интерфейсы связи

RS-485

Скорости работы интерфейса

9600, 19200, 38400,115200 бит/с

Универсальный протокол обмена

Modbus RTU/ASCII (режимы Master/Slave)

Конструктивное исполнение

крепление в щите в отверстии диаметром 22,5 мм

Степень защиты корпуса

IP65 (со стороны передней панели)

Тип дисплея

текстовый монохромный ЖКИ с подсветкой, 2×16 символов

Количество механических кнопок, шт.

6

Габаритные размеры, Д×Ш×Г

100×60×56 мм

Масса

не более 0,4 кг

Условия эксплуатации

Температура окружающего воздуха

от -20 до +55 °С

Относительная влажность воздуха (при +25 °С и ниже без конденсации влаги)

не более 80 %

Атмосферное давление

86...106,7 кПа
