Нагреватели MEYERTEC MTK-EH и MTK-SH10 применяются совместно с термостатами в шкафах управления и автоматики для предотвращения образования конденсата и коррозии, поддерживая заданную положительную температуру воздуха. Для регулирования температуры в щите необходимо последовательно к нагревателю подключить термостат.
Нагреватели MEYERTEC MTK-EH и MTK-SH10 применяются совместно с термостатами в шкафах управления и автоматики для предотвращения образования конденсата и коррозии, поддерживая заданную положительную температуру воздуха. Для регулирования температуры в щите необходимо последовательно к нагревателю подключить термостат.
MTK-EHxxx | MTK-SH10 |
|
|
* Саморегуляция температуры происходит благодаря резкому увеличению сопротивления нагревательного элемента при достижении максимальной температуры. Данная функция не отменяет применения термостата вместе с нагревателем.
Нагреватели МТК могут работать в широком диапазоне напряжений: ≅ 120-240 В.
Температура эксплуатации приборов: от -45 до +70 °C.
Используемый в нагревателях MEYERTEC МТК нагревательный элемент (позистор PTC) не требует защиты от перегрева нагревателя, но не отменяет применения термостата для регулирования температуры.
МТК-SH10 | Компактный полупроводниковый нагреватель патронного типа мощностью 10 Вт. Предназначен для контактного или локального обогрева электрооборудования (при нагреве температура поверхности нагревателя составляет прибл. +155 °C). Комплектуется кабелем длиной 0,3 м в силиконовой изоляции (2 × AWG 22). Имеет два отверстия для резьбового крепления. Для нагревателя МТК-SH10 допустимо любое монтажное положение. |
MTK-EH | Серия полупроводниковых щитовых нагревателей мощностью от 15 до 150 Вт, устанавливаемых на DIN-рейку. Конструкция из анодированного алюминиевого профиля обеспечивает естественную конвекцию воздуха и равномерное распределение тепла внутри шкафа. Зажимные клеммы нагревателя MTK-EH экономят время и упрощают монтаж. |

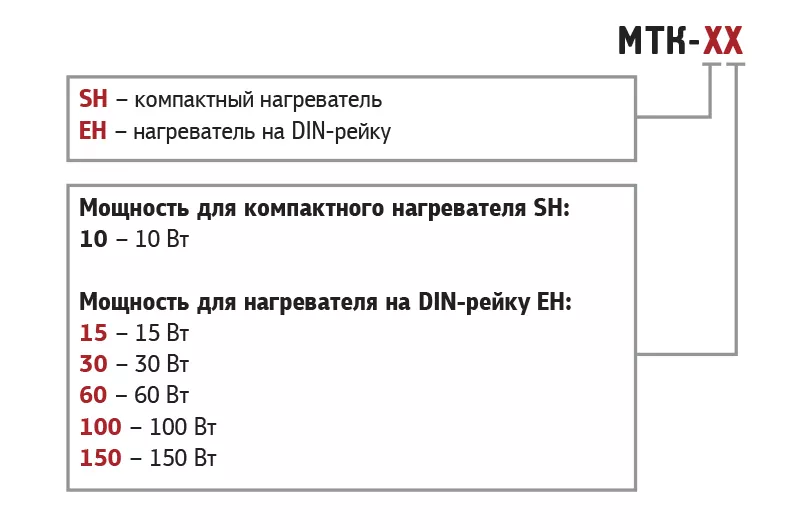

Модификация | Описание |
МТК-ЕН15 | Нагреватель щитовой на DIN-рейку, 15 Вт |
МТК-ЕН30 | Нагреватель щитовой на DIN-рейку, 30 Вт |
МТК-ЕН60 | Нагреватель щитовой на DIN-рейку, 60 Вт |
МТК-ЕН100 | Нагреватель щитовой на DIN-рейку, 100 Вт |
МТК-ЕН150 | Нагреватель щитовой на DIN-рейку, 150 Вт |
MTK-EHxxx | MTK-SH10 | |
Рабочее напряжение | AC/DC 120-240 В¹ (мин. 110 В, макс. 265 В) | |
Нагревательный элемент | позистор (PTC) – саморегулирующийся, ограничивающий температуру | |
Корпус | алюминиевый профиль, анодированный | |
Подключение | 3 клеммы с пружинными зажимами для многожильного провода 0,5…1,5 мм² (наконечником на конце провода) и для жестких проводов 0,5…2,5 мм² | 2 × AWG 22, экранированный провод (силикон) |
Крепление | зажим для шины 35 мм, согл. DIN EN 50022 | резьбовое соединение |
Монтажное положение | вертикальный воздушный поток воздуха (направление вверх, подключение снизу) | любое |
Степень защиты/класс защиты | IP20 / I (провод заземления) | IP32 / II (с защитной изоляцией) |
¹ при работе от напряжения ниже AC/DC 140 В мощность нагрева уменьшается приблизительно на 10 %.
Модификация2 | Мощность нагрева3 | Макс. пусковой ток | Рекомендованный входной предохранитель Т | Длина | Вес (прибл.) |
MTK-SH10 | 10 Вт | 2,0 A | 2,0 A | 50 мм | 0,03 кг |
MTK-EH15 | 15 Вт | 1,5 A | 2,0 А | 65 мм | 0,3 кг |
MTK-EH30 | 30 Вт | 3,0 A | 4,0 А | 65 мм | 0,3 кг |
MTK-EH60 | 60 Вт | 2,5 A | 4,0 А | 140 мм | 0,4 кг |
MTK-EH100 | 100 Вт | 4,5 A | 8,0 А | 140 мм | 0,5 кг |
MTK-EH150 | 150 Вт | 9,0 A | 10,0 А | 220 мм | 0,7 кг |
2 при нагреве температура поверхности MTK-SH10 составляет прибл. +155 °C.
3 при температуре окружающей среды +20 °C
Температура эксплуатации | от -45 до +70 °C |
Влажность при эксплуатации/хранении | макс. 90 % RH (без образования конденсата) |
