Измерители параметров электрической сети

В настоящее время линейка сетевых измерителей представлена тремя приборами:

  • Вольтметры ИНС-Ф1.Щ3, ИНС-Ф1.Щ9;
  • Амперметр ИТС-Ф1
  • Мультиметр ИМС-Ф1

Описание


В настоящее время линейка сетевых измерителей представлена тремя приборами:

  • «Вольтметры ИНС-Ф1.Щ3, ИНС-Ф1.Щ9»
  • «Амперметр ИТС-Ф1»
  • «Мультиметр ИМС-Ф1»
Амперметр ИТС-Ф1Вольтметр ИНС-Ф1Мультиметр ИМС-Ф1

Амперметр ИТС-Ф1

Вольтметры ИНС-Ф1.Щ3, ИНС-Ф1.Щ9

Мультиметр ИМС-Ф1

Назначение

Данные приборы позволяют измерять параметры электрических сетей питания как в промышленных зонах, так и сферах ЖКХ, бытовом секторе, прочих объектах народного хозяйства.

Основные достоинства

  • Высокая точность измерений. Погрешность измерений составляет не более 0,1%
  • Широкий диапазон температур эксплуатации: от -20 до +50оС
  • Высокая надежность. Соответствуют требованиям ГОСТ Р 51522-99 по электромагнитной совместимости
  • Большой срок службы. Срок службы не менее 10-ти лет
  • Внесены в Государственный реестр средств измерений*
  • Минимальные габариты
  • Высокая скорость измерения. Время опроса не более 1 сек
  • Простота в эксплуатации. Не требуют настроек, откалиброваны на заводе изготовителе

Основные функции

ИНС-Ф1

Измерение и отображение на индикаторе напряжения в сети

ИТС-Ф1

Измерение и отображение на индикаторе тока в сети

Выбор номинальной частоты сети (50 Гц или 60 Гц);

ИМС-Ф1

Измерение напряжения в сети (U, В)

Измерение тока в сети (I, А)

Измерение полной мощности (P, Вт)

Измерение активной мощности (S, ВА)

Измерение частоты питающей сети (F, Гц)

Измерение коэффициента мощности (COS φ)

Отображение измеренных величин на 3-х индикаторах:

  • на 1-м напряжение;
  • на 2-м ток;
  • на 3-м на выбор, путем нажатия кнопки (P, S, F или COS φ).

Аварийное сообщение при выходе измеряемого сигнала за верхнюю границу

Основные технические характеристики

Наименование

ИНС-Ф1.Х.Щ3

ИНС-Ф1.Х.Щ9

 ИТС-Ф1

 ИМС-Ф1

Напряжение питания:

напряжение, В

90...264

8...30

90...264

частота, Гц

47…63

Потребляемая мощность, ВА, не более

4

4

 6

Количество входов

1

1

2

Диапазоны входных сигналов:

Напряжение

~ 5... 400 В / ~ 40... 400 В

-

~ 40... 400 В

Ток

 -

~ 0,02...5 А

~ 0,02...5 А

Полная мощность (P)

 -

-

0,08 ÷ 2,0 кВт

Активная мощность (S)

-

-

0,08 ÷ 2,0 кВА

Частота питающей сети (F)

-

-

20 ÷ 65 Гц

Коэффициент мощности (COS φ)

-

-

-1…+1

Основная погрешность измерений

0,25%

 0,5%

2,0%...0,5%

Время опроса входа, с, не более

Степень защиты корпуса

IP65

Габаритные размеры прибора

76×34×70 мм

26×48×65 мм

76×34×70 мм

96×96×65 мм

Тип корпуса

Щ3

Щ9

 Щ3

 Щ1

Средний срок службы, лет не менее

10

Посмотреть брошюру в формате PDF

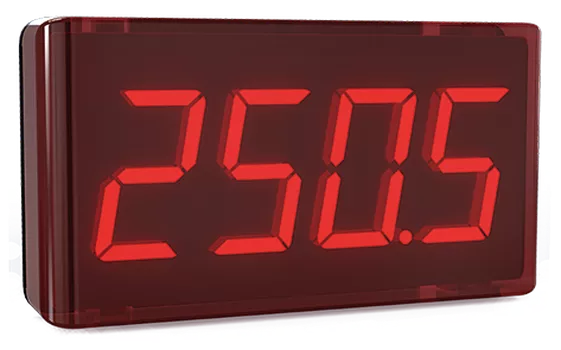

Вольтметр в компактом корпусе ИНС-Ф1.Щ9 (PDF)
