Моторные дроссели ОВЕН РМО и РМТ

Бюджетная серия РМх-А

Промышленная серия РМх

Стандартные массогабаритные характеристики

Минимальные массогабаритные характеристики

Стандартная технология пропитки обмоток

Улучшенная вакуумная пропитка обмоток, обеспечивающая повышенную защиту от коррозии и снижение уровня шума

От 276 руб с НДС

Цены


Цены от 276 RUB

РМО и РМТ моторные дроссели 0

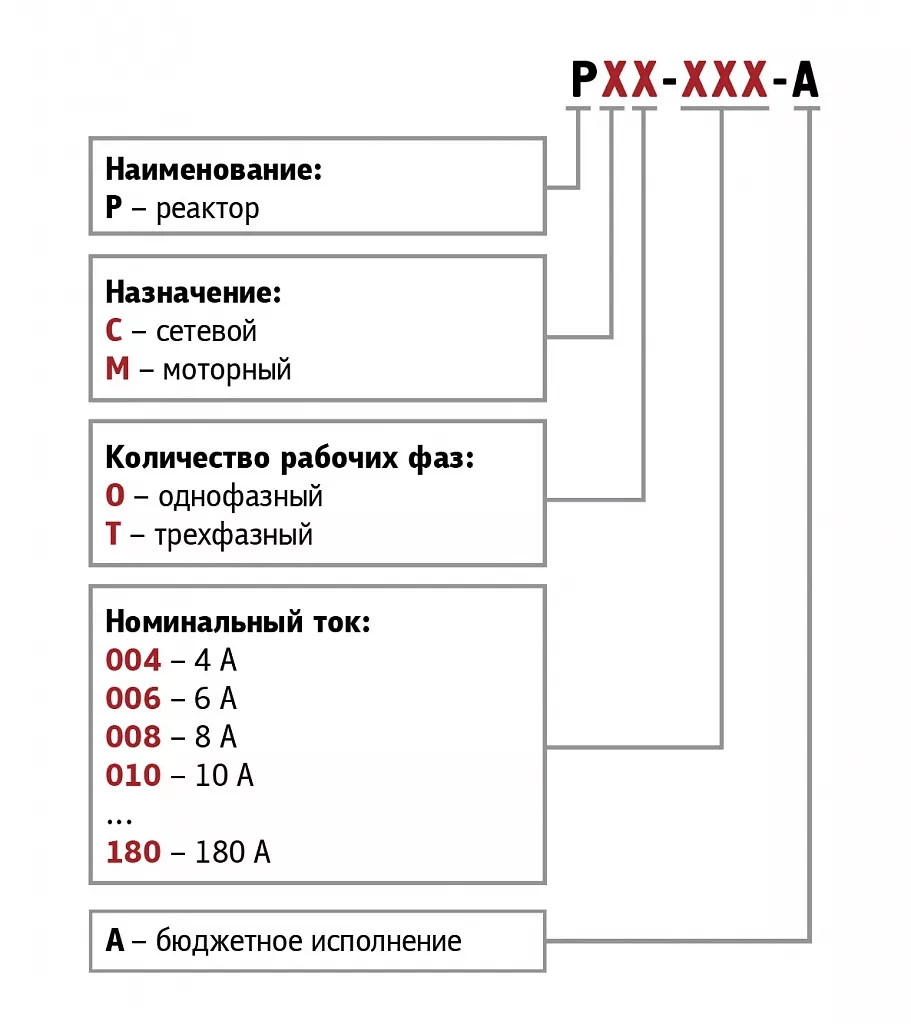

Модификации

Наименование
Цена, руб с НДС
Срок поставки, раб.дней
ПРОВОД ТЕРМОЭЛЕКТР. СФКЭ-ХК 2Х0,5 ТУ16-505.944-76276На складе
РМО-002-А64803
РМО-004-А64803
РМТ-002-А68403
РМО-006-А72003
РМТ-004-А79203
РМО-010-А79203
РМО-016-А79203
РМТ-006-А86403
РМТ-008-А97203
РМТ-010-А108003
РМТ-015-А118803
РМТ-025-А136803
РМТ-030-А154805
РМТ-040-А183603
РМТ-050-А198003
РМТ-060-А230403
РМТ-080-А302403
РМТ-090-А349203
РМТ-120-А446403
РМТ-150-А507603
РМТ-200-А554403

Описание


Моторные дроссели устанавливаются после преобразователя частоты и предназначены для повышения качества выходного напряжения ОВЕН ПЧВ, защиты его от импульсов напряжения и скоротечных коротких замыканий на двигатели.

Основная функция моторного дросселя – превращение ШИМ выхода ПЧВ в подобие синусоиды с незначительными флуктуациями. Это снижает потери в кабеле подключения двигателя и потери на вихревые токи в сердечнике ротора и статора двигателя.

Преимущества ОВЕН РМО и РМТ

  • Увеличение длины моторного кабеля до 300 м.
  • Повышение надежности и долговечности мотора.
  • Успешное подавление электромагнитных помех.
  • Уменьшение амплитуды перенапряжений на клеммах двигателя.
  • Снижение уровня шума двигателя.

Использование моторных дросселей снижает величину dv/dt до значения 500 В/мкс, позволяет ограничить перенапряжения на зажимах двигателя, отфильтровать помехи, обусловленные срабатыванием контактора, находящегося между фильтром и двигателем, уменьшить ток утечки двигателя. Все это позволяет увеличить длину моторного кабеля (с 15 метров для экранированного кабеля и 50 м – для неэкранированного) до 150 – 300 метров, что допускается при подключении двигателя напрямую к ПЧВ.

Моторный дроссель позволяет защитить двигатель от негативного воздействия ШИМ на магнитопровод двигателя, избавиться от учета и расчета длины кабеля и искажения ШИМ в нем, избежать перенапряжений на зажимах двигателя.

Помимо всего прочего, использование моторного дросселя является единственным доступным способом безаварийно подключить к ПЧВ однофазный двигатель с токосдвигающим конденсатором.

Влияние моторного дросселя  на скорость нарастания напряжения

Влияние моторного дросселя на скорость нарастания напряжения

3D-модели моторных дросселей РМО и РМТ

Скачать zip (28Мб)

Смотреть вебинар

Новинки приводной техники ОВЕН. Вебинар состоялся 4 сентября 2014.

Технические характеристики


Параметр

Значение

Рабочая частота

0...60 Гц

Рабочее напряжение для реакторов РМО

230 В

Рабочее напряжение для реакторов РМТ

500 В

Способ охлаждения по ГОСТ 11677-85

С (естественное воздушное)

Исполнение

Открытое

Класс нагревостойкости по ГОСТ 8865-93

Рхх-ххх-А – F (155 °C)

Степень защиты

IP00

Режим работы по ГОСТ 183-74

S1 (продолжительный)

Снижение тока нагрузки при частоте коммутации

Сетевой дроссель

Частота

Ток нагрузки

РМО-А и РМТ-А

до 4 кГц

100 % × Iн пчв

до 16 кГц

35 % × Iн пчв

Условия эксплуатации

  • Закрытые взрывобезопасные помещения без агрессивных паров и газов.
  • Атмосферное давление – от 80 до 106 кПа.
  • Диапазон температуры окружающего воздуха: от –10 до + 40 °С при относительной влажностью от 5 до 95 %, без конденсации влаги.
  • Максимальная высота над уровнем моря –1000 м.
