Бобышки ОВЕН БП

Бобышки приварные предназначены для монтажа термопреобразователей, защитных гильз, а также датчиков уровня на месте эксплуатации. Сама бобышка устанавливается на объекте с применением сварки.

От 516 руб с НДС

Цены


Цены от 516 RUB

Бобышки 0

Модификации

Наименование
Цена, руб с НДС
Срок поставки, раб.дней
Б.П.1.20Х1,5.40.151613
Б.П.1.20Х1,5.25.154013
Б.П.1.G1/2.40.154013
Б.П.1.20Х1,5.60.155213
Б.П.2.20Х1,5.40.156413
Б.У.1.20Х1,5.40.161213
Б.П.1.20Х1,5.30.164813
Б.П.1.20Х1,5.35.164813
Б.П.3.20Х1,5.25.164813
Б.П.4.20Х1,5.40.169613
Б.П.4.20Х1,5.35.170813
Б.П.1.20Х1,5.50.171413
Б.П.1.16Х1,5.40.171413
Б.П.1.20Х1,5.55.171413
Б.П.1.24Х1,5.40.171413
Б.П.3.24Х1,5.20.171413
Б.П.2.20Х1,5.60.171413
Б.П.2.20Х1,5.55.171413
Б.П.2.27Х2.40.171413
Б.П.3.27Х1,5.20.171413
Б.П.1.20Х1,5.45.171413
Б.П.2.27Х1,5.40.171413
Б.П.1.27Х1,5.35.171413
Б.П.1.27Х2.35.171413
Б.П.2.20Х1,5.45.171413

Описание


Бобышки приварные предназначены для монтажа термопреобразователей, защитных гильз, а также датчиков уровня и преобразователей давления на месте эксплуатации. Сама бобышка устанавливается на объекте с применением сварки.

В бобышку можно установить:

  • термопреобразователи непосредственно;
  • защитную гильзу ГЗ.16, ГЗ.25 с последующей установкой в нее термопреобразователя;
  • датчик уровня ДС.2, ДС.П, ДС.ПВТ.
  • преобразователи давления ПД100, ПД200-ДИ.

Бобышка поставляется в комплекте с негорючей прокладкой из алюминиевого сплава АД1, которая обеспечивает герметизацию системы при монтаже датчика.

Конструктивное исполнение бобышек

Конструктивное

исполнение /

Тип бобышки

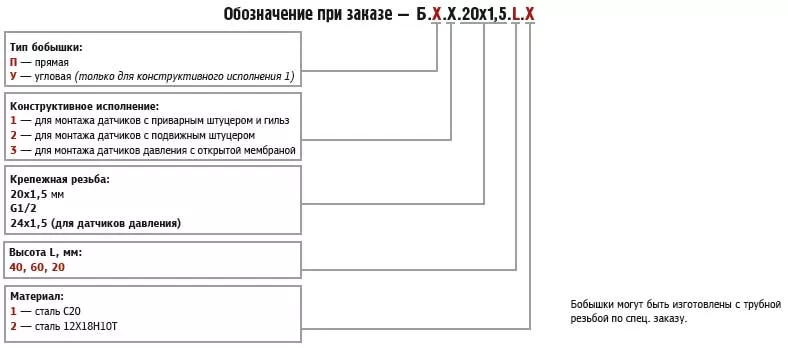

Модель (обозначение при заказе)

M,

мм

D, мм

D1, мм

d, мм

 L1, мм

L2, мм

Материал

Применение

Б.П.1

Прямая

Б.П.1.16×1,5.L.1

М16×1,5

26

30

14

40, 50, 60, 80, 90, 100

25

Сталь 20

В бобышки Б.П.1, Б.У.1 устанавливаются: датчики температуры с приварным штуцером модели 065, 075, 105, 064, 074, 084 и т.п.; защитные гильзы ГЗ.16(25); датчики уровня ДС.ПВТ, ДС.П, ДС.2; датчик ПД100 с резьбой G1/4

Б.П.1.16×1,5.L.2

28

25

Сталь 12X18H10T

Б.П.1.20×1,5.L.1

М20×1,5

26

30

18

18

Сталь 20

Б.П.1.20×1,5.L.2

18

Сталь 12X18H10T

Б.П.1.24×1,5.L.1

М24×1,5

28

32

22

25

Сталь 20

Б.П.1.24×1,5.L.2

25

Сталь 12X18H10T

Б.П.1.27×1,5.L.1

М27×1,5

36

39,5

25

25

Сталь 20

Б.П.1.27×1,5.L.2

25

Сталь 12X18H10T

Б.П.1.27×2.L.1

М27×2

36

39,5

25

25

Сталь 20

Б.П.1.27×2.L.2

25

Сталь 12X18H10T

Б.П.1.G1/2.L.1

G1/2

26

30

18

18

Сталь 20

Б.П.1.G1/2.L.2

18

Сталь 12X18H10T

Б.П.1.G1/4.L.1

G1/4

26

30

11

25

Сталь 20

Б.П.1.G1/4.L.2

25

Сталь 12X18H10T

Б.П.1.G3/4.L.2

G3/4

36

39,5

25

25

Сталь 12X18H10T

Б.П.1.G3/4.L.1

25

Сталь 20

Б.П.1.R1/2.L.1

R1/2

26

30

18

18

Сталь 20

Б.П.1.R1/2.L.2

18

Сталь 12X18H10T

Б.У.1

Угловая

Б.У.1.20×1,5.L.1

М20×1,5

-

30

21

40, 50, 60, 80, 90, 100

18

Сталь 20

Б.У.1.20×1,5.L.2

18

Сталь 12X18H10T

Б.У.1.27×1,5.L.1

М27×1,5

-

39,5

24

22

Сталь 20

Б.У.1.27×2.L.1

М27×2

-

39,5

24

22

Сталь 20

Б.У.1.G1/2.L.1

G1/2

-

30

18,5

16

Сталь 20

Б.У.1.G1/2.L.2

16

Сталь 12X18H10T

Б.П.2

Прямая

Б.П.2.27×1,5.L.2

М27×1,5

35

27

13

40, 50, 60, 80, 90, 100

16

Сталь 12X18H10T

В бобышку Б.П.2 устанавливаются датчики температуры с подвижным штуцером модели 035, 045, 055, 095 и т.п.

Б.П.2.27×1,5.L.1

16

Сталь 20

Б.П.2.27×2.L.2

М27×2

35

27

13

16

Сталь 12X18H10T

Б.П.2.27×2.L.1

16

Сталь 20

Б.П.2.20×1,5.L.2

М20×1,5

28

20

13

16

Сталь 12X18H10T

Б.П.2.20×1,5.L.1

16

Сталь 20

Б.П.2.16×1,5.L.2

М16×1,5

28

20

13

16

Сталь 12X18H10T

Б.П.2.16×1,5.L.1

16

Сталь 20

Б.П.2.G1/2.L.2

G1/2

28

20

13

16

Сталь 12X18H10T

Б.П.2.G1/2.L.1

16

Сталь 20

Б.П.3

Прямая

Б.П.3.М.L.1

По запросу

20, 40, 60, 80, 90, 100

L2=L1

Сталь 12X18H10T

Исполнение бобышки Б.П.3 с внутренней резьбой во всю длину для установки разных сопутствующих элементов. Например, ТО с неподвижным штуцером, вентильные блоки, гильзы защитные.

Б.П.3.М.L.2

По запросу

Сталь 20

Б.П.4

Прямая

Б.П.4.G1/2.L.2

G1/2

28

20

8,5

40, 60

18

Сталь 12X18H10T

В бобышку Б.П.4 устанавливаются датчики давления с закрытой мембраной (кроме модели датчика с резьбой G1/4, для него используются Б.П.1).

Б.П.4.G1/2.L.1

Сталь 20

Б.П.4.20×1,5.L.2

М20×1,5

28

20

8,5

Сталь 12X18H10T

Б.П.4.20×1,5.L.1

Сталь 20
