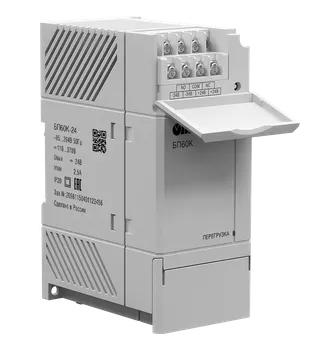

Блоки питания для ПЛК и ответственных применений ОВЕН БП60К, БП100К, БП120К

Блок питания ОВЕН БП60К предназначен для питания стабилизированным напряжением 24 В свободно программируемых контроллеров ОВЕН ПЛК и модулей ввода/вывода с Ethernet ОВЕН Мх210. Компактное исполнение и широкий функционал позволяют эффективно применять его и совместно с другими приборами.

От 9120 руб с НДС

Цены


Цены от 9120 RUB

БП60К блок питания для ПЛК и ответственных применений 0

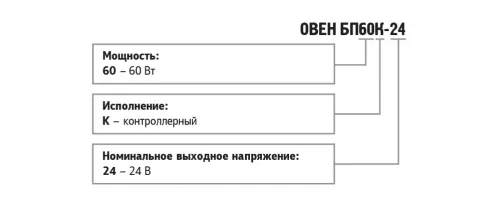

Модификации

Наименование
Цена, руб с НДС
Срок поставки, раб.дней
БП60К-24912015
БП120К-241380020
БП100К-121380015

Описание


Блок питания ОВЕН БП60К предназначен для питания стабилизированным напряжением 24 В свободно программируемых контроллеров ОВЕН ПЛК и модулей ввода/вывода с Ethernet ОВЕН Мх210. Компактное исполнение и широкий функционал позволяют эффективно применять его и совместно с другими приборами.

Особенности и преимущества

  • Встроенное выходное реле для передачи состояния БП устройству верхнего уровня или сигнализации (DC OK).
  • Возможность параллельного подключения двух блоков питания (для резервирования) без дополнительных устройств.
  • Регулировка выходного напряжения: ±8 %.
  • Расширенный климатический диапазон: -40…+70 °С – без снижения рабочих характеристик.
  • Высокая стабильность выходного напряжения (допустимое отклонение менее 2 %).
  • Минимальный уровень пульсаций (менее 0,5 %).
  • Гарантированная защита блока питания и нагрузки (от КЗ, перегрева, перегрузки, ограничение выходного тока при пуске).
  • Удобный монтаж в шкаф автоматики (съемные клеммники, компактный корпус: ширина 52 мм, как стандартный трехполюсный автомат).

Примеры применения

Питание ПЛК с резервированием и сигнализацией состояния питания по каждой из фаз
Питание ПЛК с резервированием и удаленным контролем состояния питания в SCADA или OwenCloud
Сигнализация наличия питания для датчиков и актуаторов в ответственных применениях

Технические характеристики


Параметр

Значение

Выходные параметры

Номинальное напряжение, В

24

Номинальный ток, А

2,5

Номинальная мощность, Вт

60

Подстройка выходного напряжения, %

±8

Допустимое отклонение напряжения, %±2
Нестабильность выходного напряжения от входного напряжения, %±0,5

Нестабильность выходного напряжения от выходного тока, %

±0,25

Коэффициент температурной нестабильности, %/°С±0,015

Размах напряжения шума и пульсаций (межпиковое), мВ, не более

120

Входные параметры

Напряжение питания переменного тока, В

85…264

Частота переменного тока, Гц

45…65

Напряжение питания постоянного тока, В

110…370

Номинальный ток потребления, не более, А

1,25

Пусковой ток, не более, А

36

КПД при номинальной нагрузке, %, не менее

85

Защиты

Тип защиты от перегрузки – ограничение выходного тока:

- порог ограничения выходного тока, % от Iном

 104…116

Тип защиты от перенапряжения – ограничение выходного напряжения:

- порог ограничения выходного напряжения, % от Uном

 150

Безопасность и ЭМС

Устойчивость к механическим воздействиям по ГОСТ Р 52931–2008

N2

Устойчивость к электромагнитным воздействиям по ГОСТ 51314.4

критерий качества А

Уровень электромагнитной эмиссии по порту питания по ГОСТ Р 53390-2009

класс Б

Степень защиты по ГОСТ 14254-96

IP20

Класс защиты от поражения электрическим током по ГОСТ IEC 61140-2012

II

Изоляция по ГОСТ 12.2.091-2012

усиленная

Категория перенапряжения по ГОСТ Р 50571.19-2000

II

Степень загрязнения по ГОСТ Р 50030.1-2000

2

Электрическая прочность изоляции (вход-выход), В

Электрическая прочность изоляции (вход-корпус), В

Электрическая прочность изоляции (выход-реле), В

3000

3000

2000

Сопротивление изоляции (вход/выход/корпус) при 500 В, МОм

1000

Окружающая среда

Рабочий диапазон температур окружающей среды, °С

-40…+70 *

Температура хранения и транспортирования, °С

-40…+50

Прочее

Срок эксплуатации, лет

10

Срок гарантийного обслуживания, годы

2

Средняя наработка на отказ, ч

50000

Масса, кг, не более

0,5

Возможность последовательного соединения

Есть

Возможность параллельного соединения

Есть

Тип автоматического выключателя

6 А, тип С или 10 А, тип B

Характеристики дискретного выхода

2 А при переменном напряжении 250 В и cosj>0,4

2 А при постоянном напряжении не более 24 В

Примечание * - График зависимости выходной мощности от температуры окружающей среды приведен в разделе «Функциональные возможности».

Режимы индикации и сигнализации

Событие

Индикаторы

Дискретный выход

Выход

Перегрузка

DO1A

DO1C

Номинальная нагрузка

Светится зеленым

Не светится

Разомкнут

Замкнут

Ограничение выходного тока

Светится оранжевым

Замкнут



Разомкнут

Перегрузка

Не светится

Мигает красным
