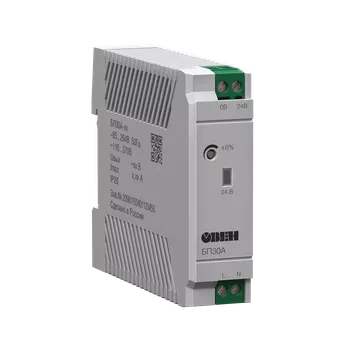

Компактный блок питания для шкафов автоматики ОВЕН БП30А, БП60А
Блок питания ОВЕН БП30А предназначен для питания стабилизированным напряжением 12 или 24 В приборов и датчиков. Рекомендуется к применению в шкафах автоматики, где требуется компактное по ширине решение: ширина корпуса БП30А – 22 мм.
От 4680 руб с НДС
Цены
Описание
Блок питания ОВЕН БП30А предназначен для питания стабилизированным напряжением 12 или 24 В приборов и датчиков. Рекомендуется к применению в шкафах автоматики, где требуется компактное по ширине решение: ширина корпуса БП30А – 22 мм.
Особенности и преимущества
- Удобный монтаж в шкаф автоматики: съемные клеммники, компактный корпус шириной 22 мм.
- Возможность параллельного подключения двух блоков питания (для резервирования) без дополнительных устройств.
- Регулировка выходного напряжения: ±8 %.
- Минимальный уровень пульсаций (менее 0,5 %).
- Гарантированная защита блока питания и нагрузки: от КЗ, перегрева, перегрузки, ограничение выходного тока при пуске.
Примеры применения
Установка компактного блока питания в готовые решения, например, вендинговое оборудование, торговые автоматы и т.п.
Размещение в шкафу управления обычных и компактных блоков питания. Для сравнения: в стандартный шкаф шириной 300 мм помещается максимум 5 блоков питания БП30Б или 13 компактных БП30А
Технические характеристики
Наименование | Значение | |
БП30А-12 | БП30А-24 | |
Выходные параметры | ||
Номинальное напряжение | 12 В | 24 В |
Номинальный ток | 2,5 А | 1,25 А |
Номинальная мощность | 30 Вт | |
Подстройка выходного напряжения | ±8 % | |
| Допустимое отклонение напряжения, в том числе: | 2 % | |
| ±0,5 % | |
| ±0,5 % | |
| ±0,015 %/°С | |
| Размах напряжения шума и пульсаций (межпиковое), не более: | ||
| 50 мВ | |
| 120 мВ | |
Входные параметры | ||
Напряжение питания переменного тока | 85…264 В (номинальные значения – 120 и 230 В) | |
Частота переменного тока | 45…65 Гц | |
Напряжение питания постоянного тока | 110…370 В | |
Номинальный ток потребления, не более | 0,5 А | |
Пусковой ток, не более | 25 А | |
КПД при номинальной нагрузке, не менее* | 80 % | 85 % |
Защиты | ||
Тип защиты от перегрузки – ограничение выходного тока: порог ограничения выходного тока | 105…115 % от Iном | |
Тип защиты от перенапряжения – ограничение выходного напряжения: порог ограничения выходного напряжения | 150 % от Uном | |
Безопасность и ЭМС | ||
Устойчивость к механическим воздействиям по ГОСТ Р 52931-2008 | N2 | |
Устойчивость к электромагнитным воздействиям по ГОСТ 32132.3-2013 | Критерий качества А | |
Уровень электромагнитной эмиссии по порту питания по ГОСТ 30804.6.3 | Класс Б | |
Степень защиты по ГОСТ 14254-2015 | IP20 | |
Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0 | II | |
Изоляция по ГОСТ 12.2.091-2012 | Усиленная | |
Категория перенапряжения по ГОСТ Р 50571.19-2000 | II | |
Степень загрязнения по ГОСТ Р 50030.1-2000 | 2 | |
| Электрическая прочность изоляции: | ||
| 3000 В | |
| 1500 В | |
Сопротивление изоляции (вход-выход-корпус) при 500 В | 20 МОм | |
Окружающая среда | ||
Рабочий диапазон температур окружающей среды | -20…+50 °С | |
Температура хранения и транспортирования | -50…+80 °С | |
Прочее | ||
Срок эксплуатации | 10 лет | |
Срок гарантийного обслуживания | 2 года | |
Средняя наработка на отказ | 50 000 ч | |
Масса, не более | 0,3 кг | |
Возможность последовательного соединения | Есть | |
Возможность параллельного соединения | Есть | |
Тип автоматического выключателя | 6 А, тип С или 10 А, тип B | |
* При номинальных значениях входного напряжения в нормальных условиях. | ||
