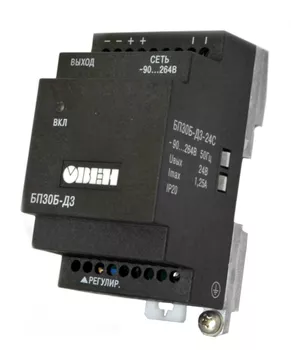

Блоки питания для тяжелых условий эксплуатации

Блоки питания ОВЕН БП30-С, БП60-С, БП120-C предназначены для питания стабилизированным напряжением 24 В постоянного тока приборов автоматики и других радиоэлектронных устройств.

От 5940 руб с НДС

Цены


Цены от 5940 RUB

Блоки питания для тяжелых условий эксплуатации 0

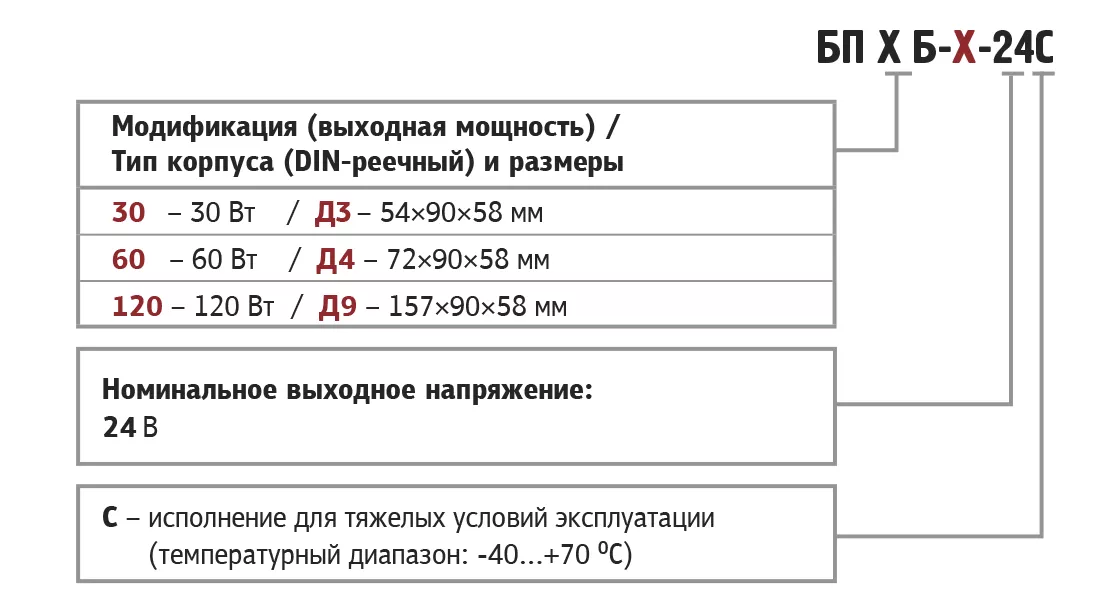

Модификации

Наименование
Цена, руб с НДС
Срок поставки, раб.дней
БП30Б-Д3-24С59403
БП60Б-Д4-24С76803
БП120Б-Д9-24С11580999

Описание


Блоки питания ОВЕН БП30-С, БП60-С, БП120-C предназначены для питания стабилизированным напряжением 24 В постоянного тока приборов автоматики и других радиоэлектронных устройств.

Преимущества блоков питания для тяжелых условий эксплуатации ОВЕН БП30-С, БП60-С, БП120-C:

  • Сохраняют стабильное выходное напряжение и 100 % выходной мощности в широком диапазоне температур: от -40 до +70 °С.
  • Выдерживают перегрузку по току до 140 %.
  • Имеют низкий уровень пульсаций выходного напряжения (< 0,5 % Uвых).
  • Обеспечивают высокий КПД (более 85 %).
  • Защищают от КЗ в цепях 24 В постоянного тока.
  • Не требует дополнительного охлаждения.

Конструктивно эта линейка блоков питания ОВЕН отличается исполнением основания. Оно отлито из силуминового сплава и обеспечивает максимально эффективное отведение тепла при работе в условиях высоких температур. При этом сохраняется удобное крепление корпуса на DIN-рейку. Все компоненты схемотехники блоков питания БПх-С протестированы на устойчивую работу в условиях низких (до -40 ºС) и высоких (до +70 ºС) температур.

Основные функции

  • Преобразование переменного (постоянного) напряжения в постоянное стабилизированное напряжение.
  • Стабильная работа в широком диапазоне входных напряжений без снижения характеристик выходного напряжения.
  • Успешный запуск нагрузки с большими входными емкостями (панели оператора, модемы и т.д.).
  • Защита от перенапряжения и импульсных помех на входе.
  • Защита от перегрузки, короткого замыкания и перегрева.
  • Регулировка выходного напряжения с помощью внутреннего подстроечного резистора в диапазоне ±8 % от номинального выходного напряжения с сохранением мощности.
  • Индикация о наличии напряжения на выходе.

Система контроля и регулирования температуры

Система контроля и регулирования температуры

Технические характеристики


Параметр

Значение

Входное напряжение:

– переменного тока

90...264 В

– постоянного тока110...370 В

Частота входного переменного напряжения

47...63 Гц

Коррекция выходного напряжения

22...26 В

Нестабильность выходного напряжения при изменении напряжения питания

±0,2 %

Нестабильность выходного напряжения при изменении тока нагрузки от 0,1 Imax до Imax

±0,25 %

Электрическая прочность изоляции:

– вход – выход (действующее значение)

3 кВ

– вход – корпус (действующее значение)1,5 кВ

Коэффициент полезного действия

Не менее 85 %

Степень защиты корпуса (со стороны передней панели)

IP20

Условия эксплуатации

Параметр

Значение

Температура окружающего воздуха

–40...+70 °С

Атмосферное давление

86...106,7 кПа

Относительная влажность воздуха (при +25 °С и ниже без конденсации влаги)

не более 80 %

Электрические характеристики

Модификация прибора

Мощность, Вт

Выходное напряжение, В

Макс. выходной ток, А

Амплитуда пульсации

выходного напряжения, мВ

БП30Б-Д3-24C

30

24

1,25

120

БП60Б-Д4-24C

60

24

2,5

120

БП120Б-Д9-24C

120

24

5

120
