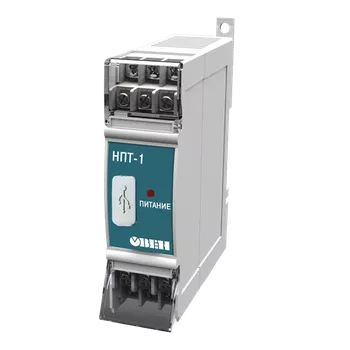

НПТ-1 нормирующий преобразователь на DIN рейку

Нормирующий преобразователь ОВЕН НПТ-1, предназначен для преобразования значения температуры измеренной при помощи термопары или термосопротивления, в унифицированный сигнал постоянного тока 0(4) - 20 мА.

Описание


Назначение универсального нормирующего преобразователя ОВЕН НПТ-1

Нормирующий преобразователь ОВЕН НПТ-1, предназначен для преобразования значения температуры измеренной при помощи термопары или термосопротивления, в унифицированный сигнал постоянного тока 0(4) - 20 мА. Может использоваться во вторичных приборах систем автоматического контроля, регулирования и управления технологическими процессами в различных отраслях промышленности, в том числе подконтрольных Ростехнадзору, а также в коммунальном хозяйстве, диспетчеризации, телемеханических информационно-измерительных комплексах и т.д.

При конфигурировании ОВЕН НПТ-1 подключается к USB порту персонального компьютера при помощи стандартного кабеля miniUSB. В комплект поставки кабель miniUSB не входит. Рекомендуем использовать кабель miniUSB длиной не МЕНЕЕ 1 м, с кабелями меньшей длины возможны сложности при установке соединения с ПО "конфигуратор НПТ-1" если если работа ведется на ноутбуке.

Основные функции универсального нормирующего преобразователя ОВЕН НПТ-1

  • Преобразование сигналов термодатчиков в унифицированный сигнал 0(4)...20мА
  • Универсальный вход
  • Поддержка большинства известных типов термодатчиков
  • Высокая точность преобразования
  • Высокая разрешающая способность
  • Настройка по интерфейсу USB 2.0
  • Рабочий диапазон температур «-40...+85 С»
  • Высокая надежность. Соответствие ГОСТ Р 51522-99 по ЭМС, класс А

Технические характеристики


Наименование

Значение

Номинальное значение напряжения питания (постоянного тока)24 В
Диапазон допустимых напряжений питания (постоянного тока)12 – 36 В
Потребляемый ток, не более:
– для рабочего режима35 мА
– для режима конфигурирования (питание осуществляется от USB-Host)50 мА
Номинальный диапазон выходного тока преобразователя0 – 20 мА, 4 – 20 мА
Функция преобразования входных сигналовмонотонно возрастающая или убывающая
Нелинейность преобразования, не хуже±0,1%
Разрядность аналого-цифрового преобразователя, не менее:
– при работе с термометрами сопротивления15 бит
– при работе с термопарами14 бит
Разрядность ЦАП не менее11 бит
Сопротивление каждого соединительного провода, соединяющего преобразователь с датчиками, не более100 Ом
Допустимое отклонение сопротивлений проводов при трехпроводной схеме подключения ТС, не более0,01% от R0
Номинальное значение сопротивления нагрузки (при напряжении питания 24 В)250 Ом ±5 %
Максимальное допустимое сопротивление нагрузки (при напряжении питания 36 В) *1200 Ом
Пульсации выходного сигнала0,6%
Время установления рабочего режима (предварительный прогрев), не более15 мин
Время установления выходного сигнала после скачкообразного изменения входного, не более1 с
Время непрерывной работыкруглосуточно
Интерфейс связи с ПКUSB2.0 Full Speed
Габаритные размеры98×82×22 мм
Масса, не более500 г
Средняя наработка на отказ, не менее500 000 ч
Средний срок службы, не менее12 лет
